國網特高壓換流站換流變瓦斯繼電器現場校驗方案
項目背景
瓦斯繼電器是換流變壓器的重要保護設備，近年來國內特高壓換流站也陸續出現多次換流變火災事故。通過將換流變輕瓦斯報警改跳閘，可提前切斷故障點，降低事故進一步擴大的可能性。但由于目前每臺瓦斯繼電器僅能提供1付輕瓦斯接點，改跳閘后存在換流變單一元件和單一回路導致直流閉鎖的風險。因此有必要開展換流變瓦斯繼電器改造，降低單一元件和單一回路導致直流閉鎖的風險，從而有效提高換流變的安全和穩定性。
國家電網發布的國網直流技術監督（2020）24號文《關于特高壓換流站換流變輕瓦斯三重化改造的技術監督意見》，要求通過開展換流變輕瓦斯三重化改造，可降低換流變單一元件和單一回路導致直流閉鎖風險，從而提高國網特高壓直流系統安全穩定運行。為滿足國網關于瓦斯繼電器校驗周期的規定，并規范瓦斯繼電器的校驗方法，保證換流變壓器的可靠運行，上海尤田工業針對國網要求，為客戶提供瓦斯繼電器現場校驗服務。
上海尤田工業設備有限公司是德國EMB公司長期合作伙伴，公司銷售并租賃EMB瓦斯繼電器專業校驗設備，并配有相關專業技術人員，對國網特高壓換流站變壓器瓦斯繼電器等儀器，提供現場校驗服務。
校驗方法
1、現場校驗方案簡述
由于新舊EMB瓦斯繼電器的安裝接口尺寸一致，且新瓦斯信號接點實行并聯后最終出線依然等效為3付接點，所以新瓦斯在變壓器現場基本可以實現直接更換方式。
1.1本體繼電器更換方案：
（1）拆除瓦斯繼電器內部二次接線。
（2）緩慢松開瓦斯繼電器固定螺栓，將管道內殘余變壓器油放盡，用油桶接好。
（3）拆除瓦斯繼電器兩端固定螺栓，將校驗合格的瓦斯繼電器回裝。
（4）緩慢打開與油枕連接的蝶閥，讓油充滿瓦斯繼電器，再打開與本體連接的閥門。
（5）打開瓦斯繼電器放氣閥，將氣體排盡。
（6）恢復瓦斯繼電器內接線。
1.2開關繼電器更換方案：
（1）關閉開關繼電器與開關儲油柜之間閥門，在開關繼電器下面鋪設塑料布進行防護。
（2）拆除瓦斯繼電器內接線。
（3）緩慢松開瓦斯繼電器固定螺栓，拆除開關繼電器。
（4）將校驗合格的瓦斯繼電器回裝。
（5）按照二次接線圖，接開關繼電器的二次線。
（6）打開開關儲油柜與開關繼電器之間的閥門。
1.3其他繼電器更換方案：
（1）拆除瓦斯繼電器內部二次接線。
（2）拆除瓦斯繼電器兩端固定螺栓，將校驗合格的瓦斯繼電器回裝。
（3）按照二次圖紙對繼電器內部進行接線。
在更換瓦斯繼電器前進行關閥門、放油等工作，在更換瓦斯后開展注油、靜放、試驗等工作。整個過程中，應密切觀察壓力表和油位，防止超壓或異常情況發生；同時處理過程中需認真檢查各閥門狀態，防止誤操作。
1.4特殊情況處理方案
現場如果出現本體繼電器因漏油和無法拆除的情況，可考慮將儲油柜放油后再更換繼電器的方案。放油處理過程如下：
（1）關閉變壓器本體與冷卻器網側上、下部聯管的蝶閥及儲油柜與油箱連接的閥門，在變壓器網側高壓套管升高座與取樣閥之間安裝透明軟管，監測變壓器身高坐內部油位。
（2）將濾油機的進油管路連接到換流變底部80球閥，出油管路連接到現場準備的15噸清潔油罐內，將換流變內部變壓器油放至箱蓋以下50mm位置，約需放出12噸油。
（3）放油時通過網升高座處的DN25閥門內本體內部充入高純氮?dú)?，根?jù)連接的本體油位計和透明軟管檢查確認本體油位情況。
換流變放油后，再開展瓦斯繼電器更換工作。之后抽真空注油、靜置72h后開展調試試驗。
校驗設備
YAT/MLR—Ⅳ系列氣體繼電器試驗檢測系統，是在綜合國內現有的氣體繼電器試驗檢測系統的基礎上，借鑒國外的先進技術。采用計算機控制技術，綜合用戶的實際需求和充分調研而推出的新一代氣體繼電器試驗檢測系統。本系統符合行業標準“DL/T540—94《QJ—25/50/80型氣體繼電器檢驗規程》”之規定。在性能、可靠性、功能等方面都得以大大提高。
系統采用了獨立的三套檢測回路，可以直接檢測∮80系列、∮50系列、∮25系列國產和進口的各種型號氣體繼電器。解決了在∮80檢測回路間接檢測∮50系列氣體繼電器進行管徑系數校正時所產生的偏差（特別是進口的氣體繼電器，由于內部結構與國產的不同，用國產氣體繼電器標準確定的管徑校正系數間接檢測∮50系列進口氣體繼電器產生的偏差更大。）問題，檢測數值更加準確可靠。
1、主要特點：
（1）在檢測系統油路中裝有穩壓整流設備。降低油流脈動使油流更加穩定，提高了檢測的穩定度。
（2）檢測系統油路中的直管段長度滿足了渦輪流量傳感器及氣體繼電器檢測的要求。管路口徑嚴格符合檢測系統要求，保證了檢測的精度。
（3）系統選擇大流量變壓器油泵，流速檢測范圍大，特別制作的夾緊裝置。適用于國外進口的大流速整定值氣體繼電器。
（4）檢測系統有完全獨立的三套檢測回路（管路和閥門、流量計、夾緊裝置、流速調節閥等），可以直接檢測∮80系列、∮50系列、∮25系列國產和進口的各種型號氣體繼電器。
（5）檢測系統可以進行密封性能檢測、流速自動檢測、容積自動檢測、流速手動檢測、容積手動檢測。
（6）渦輪流量傳感器流速的修正更加方便（設備出廠時修正系數為100%，即沒有進行流速修正），并且允許用戶直接更換新的渦輪流量傳感器。
（7）檢測流速精度高，顯示位數為四位，∮80、∮25系列檢測周期約0.7秒，
∮50系列檢測周期約1.5秒。
（8）采用19英寸液晶顯示器，人機界面良好，操作更加方便。
（9）目前所了解的國內、外氣體繼電器型號都已存儲在系統內，每一系列最多可以存儲16種型號。
（10）可以完整打印各種檢測內容的氣體繼電器檢測報告。
（11）系統掉電后，所有的設定參數不會丟失。
2、技術參數：
⑴工作電源：電壓380V；相數3Φ；頻率50Hz；功率10KW
⑵工作環境：10—40℃；相對濕度<85%；海拔高度<2000m
⑶工作介質：變壓器油E=3.0±0.1(20℃)
⑷壓力檢測范圍：0.00～0.40MPa
⑸油溫檢測范圍：0～100℃
⑹流速測試范圍：
1、（基本誤差限±0.5%）：2、（基本誤差限±1%）：
∮80系列—0.330～2.100m/s∮80系列—0.221～2.100m/s
∮50系列—0.840～3.000m/s∮50系列—0.566～3.000m/s
∮25系列—0.870～3.200m/s∮25系列—0.566～3.200m/s
⑺容積測試范圍：000～999ml
⑻流量計精確度：0.5級
⑼流速顯示位數：0.000m/s4位
⑽流速重復示差：±0.01m/s
⑾可檢測繼電器最大尺寸：
∮80系列—法蘭外徑（∮200）×徑向長度（200）
∮50系列—法蘭外徑（∮200）×徑向長度（200）
∮25系列—法蘭外徑（∮150）×徑向長度（200）
⑿夾具夾緊方式：
液壓夾緊。
⒀閥門開啟時間：
∮80——>150秒
∮50——>150秒
∮25——>150秒
⒁打印紙券尺寸：57×∮33
⒂外型尺寸：2820×900×1750
⒃設備重量：1000㎏
3、工作原理
MLR—Ⅳ系列氣體繼電器試驗檢測系統原理圖如下。
氣體繼電器試驗檢測系統原理圖
在密封性能檢測時，將被測氣體繼電器固定在油路中，通過微機控制啟動油泵、關閉閥門。當檢測到流速值低于0.256m/s或閥門關閉到下限時，停止關閉閥門，開始啟動定時。定時時間到后，發出聲光報警，檢測完畢；在進行流速檢測時，通過微機控制啟動油泵、開啟閥門。微機檢測渦輪流量傳感器發出的脈沖頻率，經微機運算處理后實時顯示檢測流速值。當達到一定流速氣體繼電器流速觸點閉合時立即停止閥門開啟，此時的流速值即為檢測流速值；在進行容積檢測時，通過微機控制啟動油泵充油，充滿油后停泵，開啟氣體繼電器上的放氣閥，油面下降，當容積觸點閉合時，立即關閉氣體繼電器上的放氣閥，此時的容積值即為檢測容積值。
4、安裝調試
1.按配電盤端子接線圖正確接入電源，確認接線正確無誤后，合上總斷路器QF及油泵電機保護用斷路器QF1，將轉換組合開關扳至“ON”位置。
2.啟動畫面結束后，選定工作模式為“流速手動檢測”或“容積手動檢測”。選定產品型號為任一∮80系列產品型號。按“特別提示?”的要求進行相關檢查。
3.啟動油泵運行，檢查油泵電機的旋轉方向是否正確。
?4.啟動閥門開啟或閥門閉合，檢查∮80閥門的運動方向是否正確。
?5.停止系統運行，選定產品型號為任一∮50系列產品型號。按“特別提示?”的要求進行相關檢查。
啟動閥門開啟或閥門閉合，檢查∮50閥門的運動方向是否正確。
7.停止系統運行，選定產品型號為任一∮25系列產品型號。按“特別提示?”的要求進行相關檢查。
8.啟動閥門開啟或閥門閉合，檢查∮50閥門的運動方向是否正確。
查看更多
|
 |
|
殼體部件
殼體是由耐氣候變化的鑄鋁合金制成，表層已涂色.依照結構設計形式可分為法蘭盤（圖3中1）連接或螺紋連接（圖3中2）.對殼體的變型品種選項將在下文第5點（單浮子瓦斯繼電器）和第7點（雙浮子瓦斯繼電器）中加以說明.其他選項歡迎垂詢.
為了監控開關系統的功能，殼體上裝有玻璃視窗（圖3中3）.通過玻璃視窗上的數據刻度可以讀出聚集氣體的體積量.
在設備上的玻璃視窗前可安裝一塊能向上掀起的翻蓋板（圖3中4）進行保護.
圖3–左圖為采用法蘭盤連接的殼體，右圖為采用螺紋連接的殼體
頂蓋部件
頂蓋是由耐氣候變化的鑄鋁合金制成，表層已涂色.頂蓋部件上部有一個接線盒(圖4中1)，在接線盒前面有一個放氣閥(圖4中2)和一個用悶蓋螺母(圖4中3)覆蓋的測試按鈕，同時上面還附有一個測試按鈕操作說明標牌(圖4中4).接線盒中除了有一個接地點(圖4中5)外，頂蓋底板內還裝有電力引線端子(圖4中6).通過電力引線端子的數量可以決定涉及干簧管類型與數量的開關系統的布線配置.
接線盒通過一塊蓋板(圖4中7)實現防觸電與防污染地鎖閉.在蓋板內側可以清楚地看到電路符號和接線布局示意圖(圖4中8).連接線通過一個電纜螺旋固定接頭(圖4中9)被引入接線盒中.
圖4–拆卸下蓋板瓦斯繼電器俯視圖，左邊有六個，右邊有四個磁觸點式干簧管
1.工作原理
瓦斯繼電器被安裝在受保護設備（變壓器、接地電抗器）的油箱與儲油柜之間的管道中.在正常工作狀態下，它內部充滿了絕緣液體.
單浮子瓦斯繼電器中的單個浮子和雙浮子瓦斯繼電器中的兩個浮子借助浮力處于它們的最高位置.
在單浮子瓦斯繼電器中，上、下開關系統的功能是統一的.所以當出現故障時，變壓器立即斷路，與電網斷開.
瓦斯繼電器的工作原理在此使用雙浮子瓦斯繼電器進行描述.當變壓器內部出現故障時，瓦斯繼電器將會做出如下的反應:
1.1.輕瓦斯氣體累積
故障：在絕緣液中存在未溶解的氣體.
反應：氣體在液體中上升，逐漸聚集在瓦斯繼電器內并擠壓絕緣液面.隨著液面的下降，上浮子也一同下降.
通過浮子的運動，將啟動一個開關觸點(磁觸點式干簧管)，由此發出報警信號.但下浮子不受影響，因?yàn)檫_(dá)到一定的氣體量后一部分可以通過管道向儲油柜流出.
1.2.絕緣液流失
故障：由于滲漏造成絕緣液流失.
反應：隨著液面的下降，儲油柜、管道以及瓦斯繼電器被排空。首先上浮子下沉，啟動報警信號。當液體繼續流失，下浮子下沉并啟動一個開關觸點，由此使變壓器斷路。
1.3.絕緣液體流動
故障：由于一個突發性/自發性事件而產生向儲油柜方向運動的壓力波流.
反應：壓力波流沖擊到安裝在液流中的擋板，當波流的流速超過擋板的動作值時，擋板順波流的方向運動.
通過這一運動，啟動開關觸點.由此變壓器斷路.當壓力波流消退后，下開關系統回復原位.
EMB公司瓦斯繼電器的擋板是由恒磁磁鐵控制.
2.智能型瓦斯繼電器
除了瓦斯繼電器的標準功能，即借助機械式開關機構對氣體釋放，油涌流或完全油流失作出反應之外，傳感技術還能提供更多有益的附加功能。這些功能可以對變壓器的監控進行最廣泛化并使其具有最可靠性。
瓦斯繼電器可以配備以下的傳感器：
瓦斯氣量傳感器–NM結構系列(圖27中1)
溫度傳感器(圖27中2)
溫濕度傳感器(圖27中3)
這些元件能夠?qū)怏w累積形成，油中水分以及溫度進行持續性監控。這樣可以及早發現變壓器內部
出現的故障，并及時對故障作出反應，從而達到延長變壓器使用壽命之目的。
圖27-智能型瓦斯繼電器附加功能
3.瓦斯繼電器附加設備
3.1氣體取樣器ZG1.2.
氣體采樣裝置（圖31中1）通過管道（圖31中2
）連接到氣體繼電器（圖31中3）并連接到變壓器。
它允許收集在正常工作高度的氣體繼電器中收集的氣體。
此外，氣體取樣器配置了玻璃視窗蓋護板(圖35)。
管道長度可依客戶提出的要求提供（見氣體取樣器ZG1.2.的技術數據）。
本設備可選能上鎖的盒子(圖33)供貨。
4.用于瓦斯繼電器的其他附加設備
瓦斯氣體采樣器BGS
瓦斯氣體采樣器用于確保從瓦斯繼電器或氣體取樣器中采樣及運輸?shù)陌踩?。裝料容積為
瓦斯氣體-檢測儀BGT4.1和BGT4.2
瓦斯氣體檢測儀用于測量和分析積聚在瓦斯繼電器油中游離氣體。BGT4.1用于確定瓦斯氣體中的氫氣濃度。
瓦斯氣體檢測儀BGT4.2可以用來確定瓦斯氣體中氫氣、二氧化碳、一氧化碳，碳?xì)浠衔锟偤鸵约耙胰驳臐舛取?
瓦斯氣體采樣器屬供貨范圍。
氣體檢測器ZG3.1.
氣體檢測器用于檢查聚集在瓦斯繼電器內的氣體.它既可以直接安裝在瓦斯繼電器的放氣閥上，又可以安裝在氣體取樣器的排氣龍頭上.瓦斯氣體流經兩種不同化學溶液，通過觀察溶液的顏色反應可以推斷故障的類型.
用氣體檢測器進行檢查并不能取代用氣體色譜法進行的分析調查.
氣體檢測器ZG3.2.
ZG3.2.氣體檢測器使在變壓器瓦斯氣體內實行快速地更廣泛的監測成為可能。對存在的氫氣、一氧化碳進行定性分析。
氣體檢測器只會和BGS（瓦斯氣體采樣器）結合使用，因此能夠更加靈活和自由地選擇監測場地。
回程安全裝置ZG4.1.
回程安全裝置的功能是阻止絕緣液體侵入氣體檢測器內.它被安裝在瓦斯繼電器和氣體檢測器之間或者氣體取樣器與氣體檢測器之間.
檢測充氣泵ZG5.1.,ZG5.2.和ZG5.3.
使用檢測充氣泵可以通過充氣的方式對瓦斯繼電器上開關系統(報警)功能進行檢查.可以直接在瓦斯繼電器上實施檢測.為此應使檢測充氣泵與瓦斯繼電器的測試閥相連.若通過氣體取樣器實施檢測工作，那么應使檢測充氣泵與氣體取樣器的放氣龍頭相連.
ZG5.1.手動操作
ZG5.2.腳踏操作
ZG5.3.手動操作
油取樣器ZG6.1.
油取樣器通過一根管道與瓦斯繼電器相連，用于從瓦斯繼電器中提取油樣(適用于配備放油旋塞的瓦斯繼電器).管道可依照客戶的要求供貨.
5.其他保護設備
瓦斯繼電器70型(2RB-1)
管道標稱內徑DN：25mm(1“)連接方式：螺紋連接
瓦斯繼電器用于有軌機車22型(BB25)
管道公稱內徑:25mm(1“)連接方式:螺紋
以及
04型(BG25)
21型(BG25S)
06型(BF25/10)
08型(BF50/10)等.
有載分接開關監控繼電器12型(ÜRF25/10)
15型(ÜRF25)
16型(ÜRF25/10-26)
有載分接開關的監控繼電器也被稱為有載分接開關保護繼電器或者油流繼電器，是一種對充滿絕緣液體的有載分接開關進行監控的設備.它的作用是防止有載分接開關和變壓器受到損壞.監控繼電器對流向儲油柜的不允許的過高油流作出反應、輸出信號并立即切斷有載分接開關和變壓器的電壓.
管道標稱內徑：25mm（1“）連接方式：法蘭盤
變壓器氣體繼電器80型(CF38)
本氣體繼電器既可以用在開放式變壓器上，也可以用在密封式變壓器上。
在帶有儲油柜開放式變壓器上，80型一方面作為膠囊破裂報警器用于監控儲油柜中的液壓補償器（氣囊），另一方面，它還可以作為氣體繼電器安裝在變壓器頂部使用。
在無氮?dú)鈮|密封式變壓器上，氣體繼電器用于監測可能的氣體形成。管道公稱內徑：DN:38mm
連接方式：法蘭盤
流體顯示器13型(SG25)
11型(SF25)
14型(SF25/10)
流體顯示器是一種保護繼電器，用于監控機械設備和變壓器的油潤滑或油冷卻循環系統。它的職責是，當在油循環系統中出現故障時發出警報或關閉設備電源，從而防止損失出現。
流體顯示器使用極微弱工作壓力運作，因此它也可以安裝在油回路管道中，從油管道中獲得的油流下降壓力足以使其運作。
管道公稱內徑:25mm(1“)連接方式:螺紋或法蘭盤
6.呼吸緩沖箱G3B
用于延長變壓器的使用壽命
在油中溶解的氧會加速變壓器絕緣系統的老化，而其中被消耗的氧又會由于變壓器開放式的結構從大氣中不斷得到補充.這種長期效應將導致不良影響.
因此，可把呼吸緩沖箱看作一種解決方案，即在變壓器呼吸管道內以及干燥模塊之前安裝呼吸緩沖箱(G3B)，從而達到對變壓器密封的目的.
查看更多
|
 |
|
電力泛在物聯網在線監測平臺
1、產品簡介
電力泛在物聯網在線平臺采用B/S系統架構，服務器采用安全Linux系統，數據庫采用關系型Mysql數據庫和海量存儲MangoDB雙架構設計。
該平臺主要由四部分組成：通信服務程序，WEB程序，緩存數據庫及數據庫。
通信服務程序：負責與智能網關進行通信，同時實現通信負載均衡算法；
數據消費主要采用WebSocket、mqtt等技術，實現高效數據推送，無需頻繁數據查詢操作。
適用于：變電、配電、發電等各類在線監測
2、主要功能
2.1、用戶登陸
2.2、信息中心->數據統計
2.3、信息中心->地圖監控
2.4設備中心->測量控制
查看更多
|
 |
|
SF6氣體泄漏報警系統YAT/LA-6000plus
1、功能概述
SF6泄漏報警系統，是針對新型無人值班變電站室內SF6組合電器設備SF6絕緣氣體泄漏的在線式監測報警系統。
本系統采用進口新型高靈敏度SF6/O2傳感器和溫度、濕度傳感器。當室內SF6及O2的濃度發生微小變化時都能及時的反映出。傳感器將監測的SF6氣體通過熱裂解聯合成化學的方式轉換成電信號，經信號放大、抗干擾網絡，由16位高精度A/D轉換成數字信號送入單片計算機。單片機對信號進行分析處理，零點跟蹤將結果通過485總線模塊傳送到主控制器，主控制器對數據處理、存儲、顯示、報警、風機控制，并將結果傳送到遠程計算機。
2、功能特點
★SF6紅外定量檢測，精度高★支持遠程遙測遙信功能
★O2長壽命氧電池，壽命長★海量報警數據記錄存儲功能
★SF6氣體含量超標或缺氧報警功能★超大彩屏液晶顯示，操作友好
★發生報警時，自動開啟風機和聲光報警★超寬工作電源，具有很強防浪涌和雷擊功能
★自動、手動、定量開起風機★人體感應，自動啟動風機或語音系統
3、技術指標
科目科目
性能指標
測量范圍
SF6：0~1500ppm報警門限:1000ppm(可設置)精度:<±50ppm
O2：0~25%報警門限18.0%精度:<±0.5%
溫度：-55~125℃精度：±0.5℃
濕度：0~100%RH精度：±5%
通信方式
全隔離型RS485，ModbusRTU，同時，支持ModbusRTU輸出給第三方平臺
顯示方式
10寸IPS液晶屏
事件存儲
自動記錄報警事件
風機控制
開關型：直接開關控制風機電源；脈沖型：與原有風機控制器聯動控制；支持任選其一
風機運行
支持定時啟動風機，報警啟動風機，來人自動啟動風機，手動啟動風機
報警輸出
支持開關量輸出(常開型)
語音播報
支持來人自動智能語音播報功能，保障人身安全
主機尺寸
壁掛式:355*330*80（高*寬*深）4U:4U*19英寸*270深
工作電源
主機：85~265VAC/110VDC/220VDC，變送器：24VDC
其它功能
支持短信報警等(可選功能)
擴展功能
支持智能語音LED顯示功能，實時顯示測量數據和語音播報
后臺軟件
采用B/S架構，Linux系統(默認)或windows系統，可選云平臺，并同時支持APP功能
查看更多
|
 |
|
SF6在線監測綜合系統
SF6氣體的濕度、密度、SO2、H2S等指標是否處于額定范圍之內，決定著SF6氣體的絕緣和滅弧性能的有效與否。但SF6高壓開關電器在制造和運行中因?yàn)椋篠F6新氣中含有一定水分；在設備安裝、解體檢修和充氣、補氣時，因工藝過程中的疏漏，在氣室和管閥內會留有水分；在開關工件加工和上述操作中的失誤等造成密封失嚴，SF6氣體向外泄漏，因外部水分壓遠高于氣室中氣體的水分壓，外部水分會向氣室內反向滲入，造成SF6氣體在密度下降的同時含水量上升。超標的水分會造成下列危害：
SF6氣體含有超標的水分后，在一些金屬物的參與下，在200℃以上溫度時可使SF6發生水解反應，生成活潑的氫氟酸（HF）和有毒的
SOF2、SO2F2、SF4和SOF4等低價硫氟化物，在高溫拉弧的作用下，還將分解產生溫室氣體之一的二氧化硫（SO2）和氫氟（HF)它們將腐蝕絕緣件和金屬部件，并產生熱量從而導致氣室內氣體壓力的危險升高，斷路器耐壓強度和開斷容量下降，嚴重情況下將導致斷路器爆炸，不僅引起電網事故，還將造成有害和溫室氣體灌放大氣，形成電氣和環保災害。
電力相關規程規定：每日巡回監視氣體密度，每半年對SF6氣體的含水量、SO2、H2S含量進行檢測。各參數的檢測通常采用露點儀、SO2含量?jī)x進行現場停電檢測，檢測時按標準取樣氣體流量，即30-40升/小時計算，一次測試需排放SF6氣體約35升。全國電力工業分成兩大電網公司和五大發電集團。至2016年底，僅一個電網公司，即國家電網公司所轄電網中的12-750kV中高壓斷路器就有333,294臺，上述數量還不包括每年增長的10%左右。平均每臺斷路器每年排放35升SF6氣體，其總排放量及高能量長壽命的大氣污染效果不言而喻。
智能傳感
量程：SO2：0～100μl/l濕度指標：
H2S:0～100μl/l測量范圍：20～1,000μl/l或-60℃～+20℃
靈敏度：≤10UL/L時，誤差≤±0.5UL/L測量精度：≤±2℃
≥10UL/L時，誤差≤±5%報警門限：300μl/l
通訊接口：隔離型RS-485/CAN,Modbus協議或定制溫度測量范圍：-55℃～+125℃
通訊速率：2400bps溫度測量精度：±0.5℃
電源電壓：24VDC或85V～265VAC
工作環境：-40℃～＋55℃≤95％RH
密度指標：
測量范圍：0.01～1.00MPa或定制
測量精度：優于±0.75％F.S.
報警門限：0.52MPa或自定義
報警解除：0.53MPa或自定義
閉鎖門限：0.50MPa或自定義
閉鎖解除：0.51MPa或自定義
智能分析
主要顯示每個監測點的微水、密度、SO2，H2S含量可以查詢每個監測點某段時間的含量曲線
現場照片
查看更多
|
 |
|
微水密度傳感器YAT/RDT-2F
1、產品簡介
YAT/RDT-2F型SF6微水密度在線監測傳感器主要應用于變電站內采用SF6氣體絕緣的高壓電氣設備的在線監測，該SF6在線監測系統能夠?qū)崟r(shí)在線監測高壓電氣設備中的SF6氣體壓力、密度、溫度、露點和PPM值，并提供SF6氣體水分超標報警、密度報警等功能。高品質的與智能化電子部件的完美結合，使得該傳感器成功應用于各種極端惡劣的工業環境中。高分子薄膜式探頭和自動校準軟件，在干燥環境是理想的應用，另外，探頭是抗結露、油氣且適合大多數化學環境。智能自動校準和再捕獲過程使該露點儀成為一個高等級設備且維護量達到最小。
密度采用了進口高穩定性傳感器，傳感器經變送器內部電路的修正、補償，其輸出線性度好，精度高。內置硬件溫度一次補償技術，確保密度精確計算
應用領域：SF6GIS、SF6高壓開關等。
2、產品特性
●同時監測SF6濕度、密度
●重復性好、響應速度快
●支持在線設置報警與閉鎖門限值
●先進的探頭保護功能
●抗污染、抗干擾
●靈敏度高、穩定性好
3、主要參數
濕度指標：
測量范圍：50～1,000μl/l或-60℃～+20℃
測量精度：≤±2℃
報警門限：300μl/l或自定義
密度指標：
測量范圍：-0.100～1.00MPa或定制
測量精度：優于±1％F.S.
報警門限：0.52MPa或自定義
報警解除：0.53MPa或自定義
閉鎖門限：0.50MPa或自定義
閉鎖解除：0.51MPa或自定義
濕度指標：
溫度測量范圍：-55℃～+125℃
溫度測量精度：±0.5℃
其它指標：
通訊接口：隔離型RS-485,ModbusRTU協議或定制
通訊速率：2400bps或可配置
電源電壓：9～36VDC
工作環境：-40℃～＋85℃≤95％RH
連接螺紋：G1/2或定制
電纜長度：標配1米，5芯
4、傳感器電纜定義
引腳
功能定義
備注
1
Vin
電源正極
2
GND
電源地
3
RS485A
4
RS485B
5
NC或4-20mA
NC或4-20mA電流輸出
5、安裝效果圖
6、外形尺寸圖
查看更多
|
 |
|
IED智能監測單元YAT/IED-GW-V2.0
1、產品簡介
YAT/IED-GW-V2.0邊緣計算網關面向系統集成應用而設計的多功能型智能型通訊網關。它可作為智能通訊節點代理部署于工業自動化系統中，通過其RS485/RS232串口和以太網口收集各類數據。通過配置軟件，可配置通信協議或內部采集數據映射配置。
YAT/IED-GW-V2.0可以作為代理設備（節點）與主站端通訊，從而簡化工業自動化系統的通訊過程，依賴于強大的通訊和數據處理性能，高可靠性，低功耗，易于安裝的優勢，它是一款適用于各類自動化系統綜合解決方案的理想智能設備。
YAT/IED-GW-V2.0自帶智能組態液晶屏，通過觸摸屏用戶可以實現就地監控和參數配置。除了支持RS485，以太網通信外，部分型號還支持4G全網通和Lora通信，支持無線Lora傳感器的接入。
YAT/IED-GW-V2.0集成了強大的IEC61850通信功能，適合電力、工業自動化、環保安全等領域。
2、功能特點
★嵌入式Linux系統，安全可靠
★內置唯一硬件ID芯片，實現一機一密碼
★內置通信加密算法，通信更安全
★采用模塊化設計，內置開關量輸入輸出模塊
★可擴展模擬量輸入輸出通道
★支持4路全隔離RS485通信
★支持一路電口或一路光口以太網通信
★智能液晶屏，IPS屏，自動屏保
★超寬工作電源，具有很強防浪涌和雷擊功能
★支持全網通LTE通信和Lora等無線通信
3、性能參數
項目
描述
備注
操作系統
嵌入式Linux
程序支持在線升級
顯示方式
IPS智能屏，7/10寸屏可選
更大屏幕可定制
通信參數
標配4路RS485ModBUSRTU/TCP，1路網口
更多路RS485可擴展,其它工業通信協議可定制
電源輸出
一路100W,24VDC輸出，供外部分傳感器
其它功率和電壓可定制
開關量輸入
8路I/O,光耦隔離輸入，有源
開關量輸出
8路繼電器，無源常開型
無線通信
4GLTE全網通，Lora433MHz
支持移動、聯通、電信,(可選)
61850通信
支持61850MMS/Goose通信
網口輸出，可選
故障輸出
故障及掉電報警輸出各1路
工作電源
寬電壓輸入85-265VAC,110/220VDC
功耗<50W
工作溫度
-40℃～+80℃
安裝方式
4U19英寸或壁掛式安裝
其它尺寸可定制
4、產品照片
查看更多
|
 |
|
1.傳感器介紹
在線分解產物監測系統，采用激光紅外或者固態電化學兩種傳感器供選擇
1.1激光紅外傳感器H2S、SO2傳感器，該傳感器原理是：基于不同氣體分子的近紅外光譜選擇吸收特性，利用氣體濃度與吸收強度關系鑒別氣體組分并確定其濃度的氣體傳感器裝置。
紅外傳感器的應用很廣，在檢測很多種的氣體中都使用到它，而且它的可靠性很高，選擇性很好，精度高，沒有毒，受到環境的干擾較小，壽命比較長，對氧氣不依賴等等的優點，其缺點就是價格昂貴。
1.2固態電化學傳H2S、SO2傳感器：該傳感器采用電化學氣體檢測原理，測量可以化學分解的各種氣體。傳感器是由三個與電解液接觸的電極，典型電極由大表面積貴金屬及其它材料組成。電極、電解液和周圍空氣接觸，氣體通過多孔膜背面擴散入傳感器的工作電極，在該電極上氣體被氧化或還原，這種電化學反應引起流經外部線路的電流變化。該電流與氣體濃度成線性比例，從而來監測氣體濃度。
電化學氣體傳感器具有體積小、檢測速度快、準確、便于攜帶、可現場直接檢測和連續，檢測等獨特優點，其缺點是壽命短。
2.SF6綜合在線監測功能特點
2.1實現早期故障預警
綜合監測變送器采集的數據上傳到智能化分析軟件,智能化分析軟件根據一段時間監測的數據自動生成相應的參數曲線,根據該曲線的變化,提前預算出故障發生的時間,實現早早期故障預警。
2.2系統響應迅速
監測系統采用I8運算處理器，軟件采用邊緣分布式運算方式，響應速度十分迅速。
2.3獨特的防誤報警系統
2.3.1采用誤報警過濾軟件，該軟件帶有故障數據庫，報警數據必須與數據庫中的故障類型匹配才會發出報警。
2.3.2可疑報警點自動跟蹤，進行多次監測。
2.3.3傳感器自動校準
2.3.4報警信號深度濾波
2.4零排放，零污染氣路連接設計，安裝拆卸方便快捷，可在不斷電情況下安裝及維護，可支持各種微水補氣接口；
2.5變送器本體采用高品質硬質鋁材質，體積小，重量輕，補氣接頭采用銅質，可避免螺紋咬死；
2.6變送器整體防水防塵設計，可適用于戶外設備；
2.7總線式通信連接方式且單點故障不影響總體通信；
2.8高等級電磁兼容及安全性能；
3.技術指標
量程：SO2：0～100μl/l
靈敏度：≤10UL/L時，誤差≤±0.5UL/L；
≥10UL/L時，誤差≤±5%；
量程：H2S:0～100μl/l
靈敏度：H2S：≤10UL/L時，誤差≤±0.5UL/L；
≥10UL/L時，誤差≤±5%；
其它指標：
通訊接口：RS-485ModBus
通訊速率：9600bps
電源電壓：24VDC±10%<5W
工作環境：-55℃～＋70℃≤95％RH
4.SF6綜合在線監測測量原理及配置原則
4.1系統介紹
SF6氣體綜合監測變送器，溫度傳感器、SO2、H2S傳感器。電磁干擾是影響SF6綜合監測系統穩定運行的最大因素，因此我們對SF6綜合變送器采取了多個措施防干擾；
4.1屏蔽，電纜采用屏蔽電纜，變送器采用金屬全封閉設計。
4.2接地，電纜接地，設備外殼接地。
4.3濾波，硬件上采用濾波器進行濾波，軟件算法進行深度濾波。
4.4采用進口傳感器和軍工級芯片。傳感器經變送器內部電路的修正、補償，其輸出線性度好，精度高；變送器外部結構也更適于高頻電場環境下的測量，它與電路處理部分融為一體，以減少干擾耦合，提高電路長期工作的穩定性和可靠性。
（變送器外形尺寸圖）
4.2系統配置原則
變送器：其按照GIS/GIL需要監測的氣室間隔數量而定，即每有一個獨立氣室間隔即安裝一只綜合監測變送器，重點監測位置為斷路器間隔，母線。
查看更多
|
 |
|
YAT/PDMAXX-G型GIS設備局部放電在線監測裝置采用高速信號采集技術(ADC+FPGA+ARMI)，兼容超聲波(AE)和超高頻(UHF)局部放電傳感器，可通過內置/外置式超高頻UHF局部放電傳感器監測GIS及SF6斷路器等高壓電力設備內部發生的局部放電，能準確的監測設備內可能產生的局部放電信號，并具有良好的抗干擾能力，可滿足現場相對復雜的電磁環境和高頻信號干擾的要求。
YAT/PDMAXX-G型GIS設備局部放電在線監測裝置采集單元單通道采樣率最高可達100M/S,具有極強的信號捕捉能力。可獨立安裝在被監測GIS設備附近，周期性地對被監測GIS設備進行掃描，捕捉設備中發生的各類放電的原始信號。針對GIS設備內局部放電頻譜寬的特性，采用多通道同時采集方式，并兼容不同類型局部放電傳感器。通過多路通道信號的采集、濾波、比對，確保檢測數據的真實、完整、可靠，最大限度地減少和消除干擾信號。
產品特點
●多通道實時采樣率高(100M/S),12bit分辨率;
●可兼容UHF、AE、HFCT等多種局部放電傳感器;
●局部放電量化檢測、實時顯示、實現多信號聯合定位功能;
●專業故障數據庫和模型數據庫,可自動識別局部放電故障(如懸浮電位、顆粒放電、尖端毛刺等),分析診斷更為全面;
●采用SID技術:S(信號分離)-1(局部放電識別)-D(診斷)技術，含有硬件、數字等多重降噪機制，自動識別、分離局部放電及噪聲;
●具備在現場復雜電磁環境下，有效抑制和排除背景干擾的能力，保證監測有效性;
●專業GIS設備專用局部放電分析、診斷軟件，具備時域、頻域切換、小波變換等功能;
●提供多種專用軟件濾波算法，輸出PRPS/PRPD放電圖譜;
●智能輸出被監測設備的絕緣狀況評估報告，診斷數據庫可獨立部署;
●監測終端板-卡數量可以自由擴充;
PRPD/PRPS波形顯示數據采集裝置
數據采集頻帶
30OMHz~150OMHz
采集帶寬
30OMHz，全頻段連續采集
分辨率
12位
偷入靈敏度
<1mVpp
信號接收動態范圍
60dB
每個工頻周期可采集脈沖數量
800
數據采集采樣率
64MS/s
輸入/輸出回路對地絕緣阻抗
20Mo
輸入/輸出阻抗
50o
觸發模式
工頻過零觸發
通訊方式
RS-485、ModBUS、IEC61850
Ethernet以太網(局域網):10/10OM自適應，10OM以內
光纖（可選):10km以內
工作環境溫濕度
-40c"70c，二95%，無凝露
超高頻傳感器
內置式UHF傳感器用來采集GIS設備內部產生的局部放電超高頻信號,傳感器直接安裝于GIS設備外壁，可有效避免外界于擾信號，保證獲得高信噪比的超高頻信號。
外置式GIS專用超高頻傳感器安裝盆式絕緣子外部，便于設備運行條件下的GIS設備內部UIF信號檢測。并可通過多個傳感器在GIS設備不同位置進行檢測，進而全面了解設備內部放電狀況,通過比較傳感器間信號強度對局部放電位置進行定位。
頻率范圍200~150OMHz頻寬
安裝方式
GIS設備盆式絕緣子外部
感應靈敏度
s1pC
阻抗匹配
50o
信號檢測靈敏度（等效高度、平均值)
≥10mm
輸出接頭
N-lype
防護等級
IP56
查看更多
|
 |
|
隨著電網規模的不斷擴大，我國電力工業也隨之不斷發展，供電量逐年上升，電力變壓器已逐步發展為高電壓、大容量的電力設備。而高壓套管作為電力系統的重要設備，能夠使變壓器繞組的引出線與變壓器外殼進行絕緣，并且起固定引出線的作用，保障了變壓器的安全運行。然而，高壓套管在生產制造過程中可能存在細微裂痕、老化引起的機械強度損失、反復的熱循環（負載+陽光）、污染、融瓷的飛弧、絕緣油中的污泥和水分以及為了降低成本而縮小產品尺寸和重量使套管接近于設計極限，而這將引起高壓套管故障的風險。此外，由于線路電壓和電流的熱效應影響，會導致變壓器套管持續處于高風險狀態，因此為保證變壓器的正常運行，監測變壓器套管至關重要。
隨著現代電子技術的高速發展，對變壓器套管進行持續監測已經可以實現?？梢酝ㄟ^(guò)遠程數據訪問，對變壓器套管進行在線監測。目前，根據近年來套管及CT故障統計中，發生局部放電、懸浮放電、火花放電故障所占比例幾乎達到100%。而局部放電、懸浮放電、火花放電絕緣油中特征氣體均包含氫氣（一般大于2000ppm）。
在充油電氣設備大量使用的DGA（油色譜）技術能夠?qū)τ捎诰植糠烹娨鸬脑缙诰植糠烹姽收线M(jìn)行識別。隨著材料科技的進步，新型的氫氣傳感技術--固態鈀合金薄膜傳感技術的問世，基于這一原理的傳感器及在線監測裝置完全能夠滿足套管及互感器等少油設備的油中氫氣在線監測裝置測量范圍、測量精度等指標要求，對由于局部放電引起的早期局部放電故障進行識別。能夠避免重大事故維護電網運行安全，能夠帶來極大的經濟和社會效益。
InsulDGA-H套管油在線監測裝置使用新型的氫氣傳感技術--固態鈀合金薄膜傳感技術，固態鈀合金薄膜傳感器采用Pd-Ni合金等材料制成一種新型的敏感薄膜，基于鈀對氫氣的專一性催化原理，當套管油中存在氫氣時，氫氣分子被催化成H原子，吸附在
Pd-Ni合金的晶格中，引發電阻變化，再通過信號調理電路將電阻的變化量轉化成氫氣濃度，從而實現氫氣測量。同時，傳感器芯片集成了加熱器以及溫度傳感器，這兩者能夠確保芯片工作溫度的恒定，降低環境溫度或氣體溫度波動，以及氣流流速所造成的影響，提高傳感器的測量精度。
簡易經濟的安裝方法
InsulDGA-H套管油在線監測裝置典型安裝可以在一小時內完成，且很容易的被集成到變壓器管理系統。InsulDGA-H與選零配件一起提供。
產品特性
●使用具有專利技術的鈀鎳合金薄膜傳感器
●先進的專有保護涂層
●強健的經受住考驗的技術平臺
●免維護，不需要耗材，無活動件
●不需要分離膜
●RS485，MODBUS，數據記錄
●友好的用戶界面可以容易的啟動，警報設置和數據采集
技術參數
儀器描述
連續在線地監測充油設備絕緣油中的溶解氫氣
儀器組成
氫氣監測儀，硬質陽極氧化鋁6061外殼信號處理器
量程
25–5,000ppm
精確度
讀數20%或者25ppm，以較大者為準
重復性
讀數的10%或15ppm，以較大者為準
響應時間（階躍變化的90%）
小于60min（90%階躍變化）
探頭處可承受油壓
絕對真空至0.7MPa
環境溫度
-40°C到+70°C
儲存溫度
-40°C到+135°C
油溫范圍
-40°C到+105°C
最高溫度變化率
快速升溫（24°C/小時）
數據存儲（閃存）
一小時測量間隔，可存儲十年的數據
對碳?xì)浠衔铮–O2,C2H2,C2H4,CO等)的敏感度
小于2%
串行輸出和協議
RS485、MODBUS
電源
9to48VDC,10Watt
安裝
3/4MNPT螺紋將傳感器直接安裝
外殼密封、濕度和耐腐蝕性
C5M級船用；鹽水冷凝；IP68；25英尺水14天（IEC60529）
重量，尺寸
小于500g,L5.94”xW1.56”xH1.56”
標準
IEC60529,IEC60068-2-1/2/6,IEC61000-4-2/4/5/8,CE認證
InsulDGA-H與DGA的對比曲線
實際運行案例：750kV阿克蘇、伊犁變電站充油套管油中溶解氫氣狀態監測
在新疆750KV阿克蘇、伊犁變電站進行了土建工程，分別在1號變壓器備用相、阿楚一線備用相電抗器和阿庫一線備用相電抗器各安裝一臺充油套管油中溶解氫氣狀態監測裝置，裝置運行良好。
查看更多
|
 |
|
意大利思藍的SpyderDT30是一款功能強大，結構緊湊，快速靈活的蜘蛛車，也是思藍公司的主要產品之一；DT30采用曲臂式臂架結構，具有16米的跨越高度，水平延伸達到15.5米，整機重量?jī)H為4.6T，是同一水平產品中，質量最好，功能最強大的蜘蛛車，其一鍵自動伸展、收縮系統和平衡系統是主要特色之一，同時具有多維穩定可視控制系統也是思藍公司的力作。
技術特點
?自裝載系統，支撐高度為1.3米
?具有一鍵自動伸展和收縮功能
?可拆卸式鋁合金圍欄
?在平臺上可以啟動/停止發動機
?平臺超載警示系統
?全電液比例控制總線
?230V交流電源線至平臺
?計時器
?全自動平衡系統
?具有遠程診斷系統
技術參數
型號：SPYDERDT30
技術參數
工作高度
30.2m
承載能力
225kg
平臺尺寸
1.8*0.7*1.1m（必要時可拆卸）
水平工作距離
15.5m
跨越高度
16m
高度（貯藏）
2.5m
寬度
1.0m
長度
5.98m
爬坡能力
30%（16.7度）
動力源
發動機+220V交流電
整機重量
4600千克
查看更多
|
 |
|
產品特點
產品運用
技術參數
備注
操作環境
主機系統工作溫度
-20℃～46℃，液晶屏在0℃以下需預熱
視頻探頭工作溫度
-25℃～80℃，0℃以下應減少導向操作
存儲溫度
-25℃～60℃
相對濕度
最大95%，無冷凝
防水
探頭能承受1bar的水壓，相當于10.2米水深
系統
機箱尺寸
48.8cmx38.6cmx18.5cm
系統重量(電池版)
含機箱：6.5千克不含機箱：1.77千克
系統重量(電源線版)
含機箱：6.9千克不含機箱：2.16千克
電源供電
電池板
AC輸入：90V～264Vac，50Hz~60Hz，電流最大1.6A
DC輸出：10.2V+5%/~3%，4.9A
電源線板
AC輸入：100V～240Vac，50Hz~60Hz，電流最大1.6A
DC輸出：10.2V+5%/~4%，4.9A
構造
集成Versalon™(JP)緩沖器的聚碳酸酯外殼
尺寸
9.5cm×13.3cm×34.3cm
液晶監視器
集成9.40cm主動式矩陣VGA彩色液晶顯示器
操縱桿控制
360°All-Way®全方位探頭導向，菜單訪問和導航
按鈕設置
用戶訪問功能和數字功能
音頻
集成2.5mm耳機/麥克風插口
內存
1GB閃存
數據輸入/輸出端口
一個USB®2.0端口
視頻端口
VGA數字視頻信號輸出接口
亮度控制
自動/手動調節
照明類型
白色發光二極管
白平衡
工廠初始設置/用戶自定義
視頻內窺鏡探頭
探頭直徑
探頭插入管工作長度
3.9mm
2.0m3.0m
6.1mm
2.0m3.0m4.5m8.0m
攝像頭(6.1mm直徑探頭)
圖像傳感器
1/6英寸彩色SUPERHAD™CCD攝像頭
像素?cái)?shù)
440,000像素
外殼
鈦合金外殼
攝像頭(3.9mm直徑探頭)
圖像成像器
1/10”彩色CCD攝像頭
像素?cái)?shù)
29萬像素
攝像頭外殼
鈦合金外殼
軟件
操作系統
實時多任務操作系統
用戶管理
簡單下拉式菜單，導向操縱桿菜單導航
文件管理
嵌入式文件管理軟件，支持：文件與文件夾的創建、命名、復制、刪除存入內部閃存(C:\)或USB閃存盤；通過U盤實現與C盤間的雙向拷貝
音頻數據
與計算機兼容的（.AAC)文件格式
圖像控制
翻轉、縮放(3倍數字)圖像捕捉、獲取、調用
數字縮放
連續（3.0倍）
圖像格式
Bitmap(.BMP),JPEG(.JPG)
視頻格式
MPEG4
文本注釋
全屏文本疊加
圖形注釋
箭頭標識
導向控制
鎖定/步進、復位、粗調或微調可選
軟件升級
通過閃存盤進行現場升級
菜單語言
英語、德語、西班牙語、法語、意大利語、俄語、波蘭語、中文、日語、韓語、巴西語、葡萄牙語
視頻內窺鏡探頭導向能力
有效工作長度
平直狀態下導向彎曲度的最小值
2.0m、3.0m、4.5m
100°
8.0m
90°
光學鏡頭
XLVu工業視頻內窺鏡
集便攜性、堅固性和高性能于一身，完美展現銳利、清晰的檢測圖像，滿足各種工業現場對檢測工作的高要求；清晰的圖像可以精確檢測細小的缺陷，堅固的攝像頭外殼可以適用各種惡劣的檢測環境。XLVu工業視頻內窺鏡無繁瑣的連接，操作簡單；
查看更多
|
 |
|
美國USON（優勝）公司SF6定量檢漏儀，提供產品優惠的價格、技術支持、售后服務和產品零配件，以及產品校驗服務。
SF6檢漏儀Q200是一款高精度、高靈敏度的運用電子捕獲示蹤氣來鎖定和量化泄漏的泄漏探測器。該設備專門用于供電局、變電站、高壓開關公司、科學試驗等多個領域的SF6氣體泄漏的檢測。其重量輕、性能好，主要由探槍、控制臺、充電器和氬氣瓶組成，整個裝置放于便攜箱中。靈巧的設計使設備可在外接電源和外部氣體環境下使用。它的精度達到0.01PPM，其優良的產品性能和合理的價格，受到用戶的喜愛！
該設備基于微處理器，運用VFD（真空熒光顯示）對泄漏率提供即時讀取。其內部記憶系統可存儲100個單獨的泄漏率讀數，且可通過RS232分界連接器將讀數打印輸出。
采用電子捕捉探測（ECD）原理，探槍內部含有低功率放射源。測量泄漏，當示蹤氣壓略高于周圍環境氣壓時，測試成分中的示蹤氣充滿。該條件將導致示蹤氣通過任何裂縫、小孔或多孔滲水區域泄漏。示蹤氣的泄漏將會由Q200檢測和量化出來。
每臺設備對特殊的示蹤氣或測量裝置的配置均由廠家設定。設備默認配置為對SF6的監測，但也可通過特殊設定以滿足其它氣體的配置。
SF6定量檢漏儀Q200性能：
●報警水平可調，當泄漏量超過設定水平，報警啟動
●工廠標定為SF6或R12或其他的電子捕獲性的氣體（任選）
●簡單的用戶再標定功能
●診斷菜單確定故障狀態
SF6定量檢漏儀Q200特點：
●便攜式，使用方便●RS232串行打印機接口
●電子捕獲ECD原理●0-2伏模擬輸出
●快速響應和恢復●用戶可調的報警水平設定
●定位泄漏點●測量值存儲
●定量泄漏率●簡單的用戶標定程序
●顯示泄漏率或濃度●內置故障診斷
Q200是一臺便攜式儀器，包括手提箱，電源充電器，電子回路，內置壓縮氬氣瓶和主顯屏。探測器位于手提槍式探頭內，通過一根3.5米長的電纜與主顯屏單元相連。手提槍式探頭單元上有一顯示屏，有助于使用者監視測量情況，即使在測量困難的位置。
探測限值
●泄漏率：1X10-8mL/sH燒結片
(若選擇可選的毛細管入口探頭，則為1x10-10mL/sSF6)
1X10-7mL/sM燒結片
1X10-6mL/sL燒結片
濃度：0.01ppm
●尺寸：箱體：43X40X23cms
●重量：手提槍式探頭：0.9公斤
●電子控制單元：12公斤
●探測器：ECD微型電子捕獲探測器
●響應時間：<1秒
●恢復時間：<2秒
●顯示：數字字母顯示，以ml/sec,ppm,gm/yr和oz/yr顯示
●氣源：內置600毫升高純度氬氣瓶，壓力100bar，可連續使用18個小時
●充電電池：充電時間10個小時，可工作8個小時
查看更多
|
 |
|
當你需要在有限的、狹窄的，甚至表面壓力受限的場地進行多種工作高度的高空作業時，沒有哪一款能勝過獵鷹系列的履帶式升降機。在一個由傳統的升降機占主導地位的領域，獵膺系列樹立了一個緊湊，靈活和輕型的高空作業平臺設計的新標準。FS290C履帶式高空作業平臺能夠通過一個門或1.49米寬、2.29米高門。
獵鷹FS290C履帶高空作業平臺是第一個也是唯一一款小型的具有兩個3米臂（2×3米）和自動設定的支架的履帶式升降機，再次定位為技術市場的領導地位。這款升降機可以在籃子及支架位置自動設置驅動。這款新的設計不僅優雅，而且還使得它在同類產品中最方便和安全。標準功能包括我們世界知名的自動安全和穩定的系統，它提供最大的安全性，以及我們獨特的多方位支腿系統，該系統的設置允許在不平的地面上使用。
英制
公制
工作高度
95英尺
28.95米
平臺高度
89英尺
27.12米
水平延伸
43英尺
13.11米
塔體旋轉
360º(不連續)
360º(不連續)
雙旋臂
20英尺(2*10英尺)
6米(2*3英尺)
雙旋臂銜接
2*180º
2*180º
標準籃子
長：4.6英尺寬：2.6英尺
長：1.40米寬：0.79米
籃子負荷
440磅
200公斤
英制
公制
高度
7.5英尺
2.3米
長度
20.9英尺
6.3米
寬度
4.9英尺
1.5米
重量
10913磅
4954千克
傾斜（標準驅動）
30º
30º
查看更多
|
 |
|
自行式登高車
技術特點
雙延伸增加工作區域.
液壓差速鎖提高崎嶇地形牽引力.
最大行駛速度:6公里/小時.
緊湊的貯藏高度和寬度使運輸和操縱更方便.
快速平穩的行動,適合平整的地形.
泡沫充填輪胎.
全比例控制.
堅固耐用,可靠,易于維護保養.
型號：H15SXL
Technicaldata技術參數
Workingheight工作高度
49ft3in/15,0米
Liftcapacity承載能力
1103lb/500公斤
Platformheight平臺高度
42ft8in/13,0米
Platformsize平臺尺寸
17ft5inx6ft3in/5,3x1,9米
Height(stowed)(m)高度(貯藏)
9ft1in/2,77米
Width(m)寬度
7ft5in/2,25米
Length(m)長度
17ft5in/5,30米
Gradeability(%)爬坡能力
40
Powersource動力源
24千瓦
Weight(kg)重量(公斤)
14399lb/6,530公斤
歡迎致電4008205323垂詢
查看更多
|
 |
|
荷蘭原裝進口的ST100是一款非常輕巧的戶外輕型曲臂式升降機，緊湊的結構和靈活的作業半徑都非常適合各種環境下使用，特別是2.6噸的輕型曲臂式設計體現ST100的科技。自走式高空作業平臺采用曲臂式設計，具有跨越高度和水平延伸，是一款結構緊湊，小巧靈活的機器，適合在狹小空間，并需要水平延伸的場合使用。
技術特點
蓄電動驅動
采用越野輪胎，允許在不平地面作業
355度旋轉,無尾擺
貯藏高度2米,易于通過門道
緊湊的1.5米寬度,允許在擁擠的場地工作
平臺全比例控制
平臺裝載限制,提高了安全性
堅固耐用,可靠,易于維護保養
型號：ST100
技術參數
工作高度
10米
承載能力
215公斤
平臺高度
8.0米
平臺尺寸
1,1x0,65米
水平工作距離
4,6米
跨越高度
5,25米
高度(貯藏)
1,99米
寬度
1,5米
長度
4,43米
爬坡能力
30%
動力源
48伏-180安培時
重量(公斤)
2,610公斤
歡迎致電4008205323
查看更多
|
 |
|
荷蘭SKYHIGH公司生產的自走式高空作業平臺ST120型的主要優勢是：整機重量輕，曲臂式設計，具有跨越高度和水平延伸；機器采用Heavy-Duty設計，動力源可以選擇蓄電池、大功率柴油發動機或者汽油發動機，也可以選擇大容量安靜的蓄電池；ST120是一款適合用在戶外或者戶內的機器；整個機器采用堅固、安全、耐用的Heavy-Duty設計，最長壽命已經超過20年，是適合租賃公司使用的理想高空作用設備。
主要特點：
采用Heavy-duty設計，安全，堅固，耐用，最長使用壽命超過20年
整個機器重量輕，對地面壓力小
可以選擇越野輪胎，適合用在戶外泥濘路上作業
也可以選擇無痕跡輪胎，適合使用在室內
具有緊急下降手動系統
傾斜控制保護裝置
旋轉式蓄電池或者發動機托盤
維修簡易方便、保養容易
型號：ST120
技術參數
工作高度
12米
平臺高度
10米
水平延伸
6米
承載能力
215公斤
平臺高度
10米
平臺尺寸
1.1X0.65米
貯藏高度
2.2米
寬度
1.64米
長度
4.65米
爬坡能力
30%
旋轉角度
359°
動力源
48伏–180安培時
重量(公斤)
2850公斤
歡迎致電4008205323垂詢
查看更多
|
 |
|
先進的設計理念：
該校驗儀運用了我們長期深入研究后得出的精確的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備。采用最新的微機技術及全封閉SF6氣體循環系統，選用進口的數字智能式壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而完成了壓力、溫度的動態自動補償?？赏瑫r(shí)對3對接點（例如報警、閉鎖1、閉鎖2或報警、閉鎖、超壓）自動完成校驗。
主要參數：
1、工作電源：AC220V±15%，50Hz，或機內電池。機內電池能連續工作24小時以上。
2、壓力測量精度：0.1級（高于0.1級可以根據用戶要求定制）。
3、溫度測量精度：±1℃。
4、存儲的數據可以導入U(xiǎn)盤。
5、通訊方式為232或485接口。
6、繼電器測試數據和結果存儲數量：可分別存儲1000個繼電器的測試結果。
7、數據存儲容量大，達到2MB。
8、通訊方式為485接口。
9、顯示方式：漢字大屏幕液晶。
10、打印方式：針式微打。
11、測量壓力范圍：0~1.0MPa。
12、測量溫度范圍：-30℃~+70℃。
13、校驗壓力范圍：20℃時標準壓力0.1~0.9MPa。
14、接點測試電壓：24V。
強大的功能：
該校驗儀具有如下主要功能：
1、對任意環境溫度下的各種SF6氣體密度繼電器的報警、閉鎖、超壓接點動作和復位時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的性能校驗。自動完成測試數據和測試結果的記錄、存儲、處理，并可以將數據進行打印。
2、對任意環境溫度下的各種SF6氣體密度繼電器的額定值進行校驗，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的額定值校驗。自動完成測試數據和測試結果的記錄、存儲、處理，并可以將數據進行打印。
3、具有232或485通訊功能，也可以把數據導入U(xiǎn)盤中，配套后臺軟件，可以自動生成報告，也更便于數據的歸檔和管理。
4、如被校驗的SF6氣體密度繼電器附有壓力表，該校驗儀還可對壓力表的精度進行校驗。
5、能在線記錄所測試的密度繼電器的基本額定參數。
6、能對測試時所發生的異?，F(xiàn)象給予提示。
7、儀器自身具有數據查詢功能。查詢方式：按測試日期或按測試編號。
8、儀器本身具有查看幫助功能：提示使用者如何使用儀器。
9、儀器本身具有時鐘功能：可以記錄測試時間。
10、儀器具有與計算機通訊功能，通過后臺數據分析與處理軟件，可以自動生成報告，便于數據的歸檔和管理。
11、任意環境溫度下SF6氣體壓力至20℃時的標準壓力換算。
12、20℃時的標準壓力到任意溫度下的壓力換算。
配置：
1、主機1臺
2、附件：兩頭逆止的聯結氣管1根、校驗點采樣導線1根、常用接線連接座1個、全套過渡接頭、充氣用接頭1套、專用工具箱1只、電源線1根、輔助常用接線插頭1套、出廠檢驗記錄1份、使用手冊1本。
查看更多
|
 |
|
紅外紫外可見光在線監測系統
系統可實現對紫外、紅外和可見光圖像的遠程傳輸和監控，超溫、電暈超標報警提示。通過遠程對攝像機控制，預制定位，遠程切換，自動巡視等。能夠支持多場所的中央監控，不受地理限制，多個用戶可同時監控同一前端，發生異常自動抓拍，同時自動啟動錄像機，具有很好的兼容性及可擴展性。提高運行人員對設備缺陷的識別能力和預見性。
目前，對紅外、紫外成像檢測技術的應用，大都是人工攜帶便攜式檢測儀進行。存在的缺點：
1.變電站及高壓設備繁多，檢測時費時費力；
2.光譜單一（紫外或紅外的一種），只能檢測出某一種缺陷；
3.相隔時間長，對緊急、重大缺陷發現不靈敏；
4.人員、技術、角度的差距帶來較大的誤差；
5.缺乏實時數據，無法及時預警，不能為分析缺陷、故障提供數據支撐；
6.即使建立了在線監測系統，但因產品廠家不同、兼容性不強，無法集中分析等。
鑒于此，為進一步提高高壓設備特別是關鍵設備的可靠性，有必要研發一套涵蓋紅外、紫外成像的高壓設備在線監控預警系統，實現高壓設備的有效監測、預警，及時掌握設備的運行狀態，為設備的狀態檢修提供依據。
Ø紅外成像檢測技術
研究：成熟，DL/T664--2008《帶電設備紅外診斷技術應用導則》
應用：大多停留帶電檢測，在線監測方面的有小部分應用。
存在缺點：人工巡檢（便攜式）、缺乏實時監控和診斷、光譜單一，只能檢測發熱缺陷，對非發熱缺陷無法檢測。
Ø紫外成像檢測技術
研究：較成熟，DL/T345--2010《帶電設備紫外診斷技術應用導則》
應用：基本停留帶電檢測，無在線監測方面的應用。
存在缺點：人工巡檢（便攜式）、缺乏實時監控和診斷，光譜單一，只能檢測電暈放電缺陷，對發熱缺陷無法檢測。
查看更多
|
 |
|
特高壓換流站一體化在線監測系統運行后，每年需要需要對溫度、SF6壓力等傳感器上傳量進行校驗，確保一體化監控系統能夠?qū)崟r(shí)準確監測設備運行，提前發現設備隱患。
查看更多
|
 |
|
SF6泄露成像儀
專為查找特定的、非可見氣體而設計的紅外成像儀。將不可見的氣體泄漏成像，并直觀的顯示。采用紅外成像技術，配合先進的電子及圖像處理技術，可在遠距離實時準確地檢測SF6氣體泄漏點，并即時形成層次感極佳、非常直觀的紅外圖像。
新型的六氟化硫檢漏儀利用穩定的六氟化硫氣體對紅外吸收極強空氣吸收較弱，兩者的紅外影像不同的特性，使通?？床灰?jiàn)的氣體泄漏，在紅外探測器及先進的紅外探測技術的幫助下變得可見
優點：
•能對現場任何充了SF6氣體的運行設備進行檢測，無需停電。對發現泄漏點的設備，停電處理后，現場就可以復檢查看處理結果，無需二次停電。
•探測靈敏度高，能夠探測到微量SF6泄漏的位置。（例如：一年補充一次SF6氣體的泄漏設備，都可以檢測到泄漏點！)
•產品立足于本土化，可檢測各種環境下各種SF6設備的氣體泄漏。實現了在設備運行時遠距離檢測SF6氣體的泄漏,且重量輕、體積小、操作簡單、大容量的數字錄像存儲空間。
項目
參數
測試距離:
0.5—30m
視場角度：
≥水平9°；≥垂直6°
紅外光學分辨率:
0.65毫弧度
可見光光學分辨率:
0.3Lux(勒克司)
探測靈敏度：
≤0.001毫升/秒
視頻輸出格式:
NTSC制式，256級灰度或彩色
圖象顯示:
激光圖象與可見光圖象合成
查看更多
|
 |
|
全日盲紫外成像儀
電暈放電的危害
變電站中有變壓器、母線、隔離開關、斷路器、耦合電容器、高壓電纜等大量的設備以及輸電線路都可能產生電暈放電故障。電暈的產生會引起能量損耗；造成對無線電的干擾；產生氮氧化合物腐蝕導線、金具和絕緣材料等。
因此對架空輸電線路和變電設備產生的電暈進行早期探測并采取措施排除故障，有助于電力系統的安全運行。
日盲型紫外成像儀是一款可以專業檢測電暈和電弧的紫外成像設備，可以全天候使用，該儀器小巧輕便，功能強大，具有良好的操控性，能夠幫助您提前發現并排除設備故障，防止事故的發生，是電力、電氣、鐵路、工廠等各個行業最理想的常用預防性維護檢測工具。該產品填補了國內空白，擁有多項專利。
查看更多
|
 |
|
管道標識
管道標識標簽是覆蓋于管道之上的用以快速識別管道內介質、流向及相關參數屬性的標識。
如出現故障，循著管道色標可快速準確查找并排除故障；大大降低了企業日常運行中管道以及閥門維修保養的成本；幫助企業滿足國家標準和法規要求，通過安監部門的監督檢查；促進企業通過ISO國際質量體系認證，進入國際市場；提升企業提高企業健康、安全與環境管理水平，吸引投資者；使企業將經濟效益、社會效益和環境效益結合起來。
國標（強制執行）管道全長上標識；在管道上以寬為150mm的色環標識，二個標識之間的最小距離應為10m，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位，識別符號由物質名稱、流向和主要工藝參數等組成ANSI標準能夠在不同的角度都能看到，如經過閥門時的每個方向，穿過墻體的兩端，拐角的兩個方向，等等在直的狀態下，建議每隔25'(7,620mm)-50'(15,240mm)進行一次標示。
查看更多
|
 |
|
掛鎖板
掛鎖板由4.8mm厚的黃色亞克力板制成，配以亞克力塑料鎖具導軌
掛牌架由透明聚碳酸酯制成，最大可放置寬3"（7.6cm）的掛牌
有5鎖、10鎖、20鎖、36鎖四種尺寸選擇
5鎖掛板
•尺寸：29.2cm（高）x39.4cm（寬）
•包括5把掛鎖（99552或99500），1個1"（2.5cm）金屬鎖鉤（65375），1個11/2"（3.8cm）金屬鎖鉤（65376）和12個耐用型吊牌（65520）
目錄編號
說明
51181
5鎖掛板（配有貝迪安全掛鎖）
51186
5鎖掛板（配有貝迪3⁄4"（1.9cm）鋼制掛鎖）
50989
5鎖掛板（僅限掛板）
10鎖掛板
•尺寸：34.3cm（高）x34.3cm（寬）
•包括10把掛鎖（99552或99500），2個1"（2.5cm）鎖鉤（65375），2個11/2"（3.8cm）鎖（65376）
和12個耐用型吊牌（65520）
目錄編號
說明
51187
10鎖掛板（配有貝迪安全掛鎖）
51188
10鎖掛板（配有貝迪3⁄4"（1.9cm）鋼制掛鎖）
50990
10鎖掛板（僅限掛板）
20鎖掛板
•尺寸：59.7cm（高）x29.2cm（寬）
•包括20把掛鎖（99552或99500），2個1"（2.5cm）鎖鉤（65375），2個11/2"（3.8cm）鎖鉤（65376）和24個耐用型吊牌（65520）
目錄編號
說明
51189
20鎖掛板（配有貝迪安全掛鎖）
51194
20鎖掛板（配有貝迪3⁄4"（1.9cm）鋼制掛鎖）
50991
20鎖掛板（僅限掛板）
36鎖掛板
•尺寸：54.6cm（高）x59.7cm（寬）
•包括36把掛鎖（99552或99500），3個1"（2.5cm）鎖鉤（65375），3個11/2"（3.8cm）鎖鉤（65376）和36個耐用型吊牌（65520）
目錄編號
說明
51195
36鎖掛板（配有貝迪安全掛鎖）
51196
36鎖掛板（配有貝迪3⁄4"（1.9cm）鋼制掛鎖）
50992
36鎖掛板（僅限掛板）
查看更多
|
 |
|
•適于吸收密閉空間內的溢漏和泄漏液體
•吸油枕是清理廢料槽、冷卻劑箱、儲液器以及集水井的理想產品
•Allwik®吸液枕可以吸收油基和水基液體
•Hazwik®吸液枕的綠色標記表示清除危險化學物質
提供多種尺寸和用途的吸液枕產品可供選擇：
類型
型號
尺寸
包裝
吸附性能
（gl/gs吸附自身重量的倍數）
吸附容量
吸油專用吸液枕
OIL1818
17”x19”(43.18cmx48.26cm)
16個/箱
12.5
28加侖(105.98升)
OIL1818-2
17”x19”(43.18cmx48.26cm)
8個/箱
12.5
14加侖(52.99升)
OIL99
10”x10”(25.4cmx25.4cm)
32個/箱
12.5
19加侖(71.91升)
Allwik通用型吸液枕
AW1818
17”x19”(43.18cmx48.26cm)
16個/箱
12.5
28加侖(105.98升)
AW1818-2
17”x19”(43.18cmx48.26cm)
8個/箱
12.5
14加侖(52.99升)
AW99
10”x10”(25.4cmx25.4cm)
32個/箱
12.5
21加侖(79.48升)
HAZWIK化學品吸液枕
HAZ1818
17”x19”(43.18cmx48.26cm)
16個/箱
12.5
28加侖(105.98升)
HAZ1818-2
17”x19”(43.18cmx48.26cm)
8個/箱
12.5
14加侖(52.99升)
HAZ99
10”x10”(25.4cmx25.4cm)
32個/箱
12.5
21加侖(79.48升)
查看更多
|
 |
|
掛鎖
掛鎖是OSHA規定的上鎖掛牌過程中不可缺少的產品，配合安全鎖具和吊牌完成整個上鎖掛牌活動。掛鎖的作用在于確保在維修維護活動中，工人不會在無意間打開一臺其他人正在使用的設備。而貝迪可為您提供多種選擇，高品質的安全掛鎖，銅鎖，鋼鎖以及鋁鎖可滿足不同應用場所的需要。
安全掛鎖
鎖體：玻璃纖維強化尼龍鎖梁：三重涂層硬質鋼顏色：8種可選工作溫度：0°–250°F(-20°–120°C)鎖體尺寸：4.5cm(高)x3.8cm(寬)x2cm(厚)鎖梁間距：3.8cm鎖梁直徑：6mm
功能最強的上鎖鎖具：貝迪安全掛鎖符合所有OSHA要求，可用于安全替代上鎖過程里使用的金屬鎖具。鎖體絕緣，獨特的鎖心可防止電流從鎖梁傳至鑰匙，從而進一步提高了觸電防護性能。貝迪安全掛鎖還具有一定的防腐蝕性能。第三方檢測證明貝迪產品在重復鹽水噴霧試驗條件下的性能卓越。
特性和優點：1•外形緊湊，質量輕2•一體式“無縫”鎖體結構經久耐用•玻璃纖維強化尼龍鎖體，防撞性能更佳3•三重涂層硬質鋼鎖梁具有出色的防腐蝕性能4•特殊6彈鎖心確保掛鎖安全，進一步減少鑰匙重復的情況5•安全功能可避免在鎖梁安全閉合之前拔下鑰匙。6•即使佩戴手套，加棱側面仍可確保抓握可靠7•可提供8種醒目顏色8•單獨出售，提供6個裝套裝9•每把掛鎖提供1把鑰匙
鋁制掛鎖
鎖體：鋁制鎖梁：硬質鍍鉻鋼顏色：8種可選兩種鎖梁尺寸：1″(2.5cm)和11/2″(3.8cm)鎖梁直徑：6.4mm鎖體：4.1cm(高)x3.8cm(寬)x1.9cm(厚)
特性和優點：
1•堅固的鋁制鎖身，硬質鍍鉻鋼制鎖梁2•質量輕，堅固耐用3•鍍鉻鎖心，耐腐蝕性更強4•6彈鎖心，可進一步減少鑰匙重復的情況，防開性能更佳5•可提供8種鮮明的金屬顏色6•采用異心鎖，可提供定制服務7•每把鎖提供兩把鑰匙8•鎖具標簽單獨出售
鋼制掛鎖
鎖體：強化層壓鋼鎖梁：硬質鋼顏色：8種可選兩種鎖梁尺寸：3/4″(1.9cm)或2″(5cm)鎖梁直徑：6.7mm鎖體：3.4cm(高)x4cm(寬)x2.2cm(厚)
特性和優點
1•強化層壓鋼可耐受惡劣的物理使用條件2•硬質鋼鎖梁具有出色的防盜性3•鎖體平面單獨涂層，防銹性能出眾4•5彈鎖心可進一步減少鑰匙重復的情況，與常規的4彈鎖心相比，防開性能更佳5•提供彩色緩沖墊，易于識別和保護6•采用異心鎖。還可提供鑰匙的定制管理服務7•每把掛鎖提供兩把鑰匙8•鎖具標簽單獨出售
查看更多
|
 |
|
GerberEdgeFX熱轉移臺式打印機超寬幅全彩打印
打印方式:熱轉移打印
分辨率:300dpi
打印顏色:單色/多色
切割:可選配電腦雕刻機
打印速度:60″(1,524mm)每分種/每色
最大打印寬度:11.8″(300mm)
Gerber–超寬幅全彩打印系統
彩色寬幅標簽打印機GerberEDGEFX是標識打印機中的專家，專為定制戶內外標識而設計，可打印各種安全標識，橫幅，反光標識，臨時性標識等等。配有多種專業耗材如磁性材料，反光材料等等。打印寬幅達300mm，標簽寬幅達380mm，是一款耐用、功能強大的新型專業標識打印機。配合專業圖象設計打印軟件Omega，可打印您需要的各種標識以及全彩色廣告招貼等。
應用于打?。?
●大型戶外標識
●安全標識、橫幅
●反光標識
●臨時性標識
●標語與廣告
●一般工業標識
產品特性及優點
●熱轉移打印，300dpi分辨率，圖象打印清晰。
●寬幅打印最寬可達11.8″(300mm)，標簽最大寬幅380mm。
●打印圖象顏色鮮艷、持久耐用，適用于各種戶內外環境。
●打印圖象具有良好的防刮性，便于在惡劣環境下使用。
●具備智能RFID芯片的色帶，芯片里記錄了每個色帶顏色信息和色帶ID等。打印機上的智能GerberGauge™讀卡器能迅速讀出芯片里的內容幫助用戶提高效率，簡化工作人員操作步驟。
查看更多
|
 |
|
GlobalMARK熱轉移專業標識打印機
GlobalMark™工業標識打印機具有多種強大功能，如觸摸屏功能，能幫助您輕松按照需求制作各種標識。廣泛應用于工業制造、石油化工、電力輸配、交通運輸?shù)阮I(lǐng)域。能打印單色、多色及混合色?？梢灾苯哟蛴≡?2種高品質的貝迪膠帶上，包括自發光材料、磁性及靜電材料等。配合額外的MarkWare™軟件，甚至可打印全色的商標廠標、照片等。
GlobalMark™工業標識打印機可以：
•打印單色、多種部分色及混合顏色，在多色套印的過程中，不需要中途更換色帶
•內置切刀可模切圖形及標識文字
•聯同額外的MarkWare標識制作軟件，可以輸入并打印全色的商標廠標、設計圖，甚至相片
•聯同MarkWare軟件使用時，可以增強精密模切圖形的能力
•具有膠帶節省功能。通過GlobalMark™工業標識打印機打印出來的標識和標簽具有非常廣泛的應用：
兩種不同的機型
GlobalMark™工業標識打印機在中國地區具有兩種不同的機型，分別為多色加切割的機型和多色機型。
•多色加切割的機型
可打印單色及多色帶的標識，可切割文字、圖形及自制的圖形?？梢允褂肕arkWare標識專業軟件，印制豐富多彩的圖片。
•多色機型
可打印單色及多色帶的標識，可以使用MarkWare標識專業軟件，印制豐富多彩的圖片。
多種性能優秀的兼容耗材
貝迪工業級耗材耐久、高質，被廣泛證明可靠耐用。耗材為您更加方便使用而精心設計。
GlobalMark™可打印在12種高質、自制標識的貝迪耗材上，包括4種新的材料——硬底吊牌式、磁性背底式、靜電附著式及金屬面聚酯帶。在貝迪材料上打印的標識在戶外能耐多年。
BLS1200壓膜機
通過貝迪生產的BLS1200壓膜機，可以幫助您將標識嵌壓于堅固的塑料、亞克力或鋁質牌上，以保護圖文內容并增加光潔度?？勺鰡蚊婊螂p面的壓膜。
查看更多
|
 |
|
BBP31智能標識標簽打印機
BBP31突破了傳統打印機僅作為電腦外圍輸出設備的定義，賦予了打印機自身的操作系統，并運用時下最流行的觸摸屏操作技術，使BBP31完全可以獨立工作。
分辨率：306dpi
打印速度：76.2mm/秒
最大打印耗材寬度：107.95mm
最大打印長度：3.04m
是否可連電腦：可以
接口：USB
鍵盤：標準鍵盤
顯示屏：7“彩色液晶顯示屏
BBP31是貝迪全新推出的新一代智能型4英寸標識標簽打印機。BBP31打印機是專業高效的標識標簽打印機。其運用時下最流行的觸屏設計，并內置強大的操作系統，滿足您全方位的標識需求。
高效專業功能強大
1.突出的打印性能
1)分辨率：306dpi
2)打印速度：76.2mm/秒
3)最大打印耗材寬度：107.95mm
4)最大打印長度：3.04m
2.七英寸全彩觸摸液晶屏
1)指尖輕觸即獲快速的屏幕響應
2)操作界面簡潔直觀，每位新用戶都能輕松上手
3)所見即所得的實時預覽，助標簽設計了然于胸，編輯到滿意為止再打印
4)實時耗材余量監控
3.折疊式全尺寸電腦鍵盤
1)全尺寸電腦鍵盤，文字輸入快速自如
4.專業的操作系統
1)強大的文本編輯功能
2)內置豐富的應用圖庫、程序和模板，引導用戶輕松進行專業標識制作。
5.豐富的專業標識標簽材料
1)高品質嚴標準的頂級工業耗材滿足嚴苛工業環境對標識的要求
2)貝迪標簽經久耐用，最長可在室外使用多達10年
3)選擇多樣：我們?yōu)椴煌瑧?yīng)用提供不同標簽材料，希望每一款標簽都100%恰到好處
·室內/室外乙烯膠帶（B-595）
·低鹵聚酯（B-569）
·預印標頭預模切空白標識（B-595）
·BradyGlo高強度自發光熒光膠帶（B-526）
·反光膠帶（B-584）
·預模切通用空白標簽（B-595）
·常用工業級乙烯膠帶（B-7569）
·高溫金屬聚酯標簽（B-565）
·無背膠吊牌（B-551）
·可重置乙烯標簽（B-581）
·可打印磁性貼（B-509）
·耐低溫標簽（B-549）
·易普面板標簽（B-593）
·覆蓋保護膜線纜標簽（B-427）
·防拆封金屬聚酯標簽（B-438）
6.使用超級簡單方便
1)耗材裝載簡單，打印機通過耗材上的智能芯片自動校準并在顯示屏上顯示耗材規格和可編輯區域
2)打印機可獨立工作，脫開電腦和軟件的控制，編輯打印可在幾秒內完成
3)打印機小巧輕便，可隨時隨地使用
7.豐富的應用類型
查看更多
|
 |
|
MiniMARK熱轉印專業標識打印機
貝迪MiniMark工業標識打印機，您每日所需的標識打印機，輕松即時地創作您自己的標牌和標簽，經濟而實用。可制作寬度101.6mm(4.00”)的標識。尺寸小巧，輕松便攜，打印迅捷。單色打印，膠帶有12種顏色可選，色帶有5種顏色可選?？捎糜诖蛴「黝惏踩緲?biāo)識、標語廣告、管道標識、電線電纜標識、設施設備標識、條形碼、面板標識等。
MiniMark工業標識打印機：方便安裝：通過支架和插銷安裝耗材，非常直觀?？焖伲好棵胱铋L(zhǎng)4英寸的打印速度。緊湊：占地不大于一張A4紙。質輕：僅重2.2Kg，便攜式；隨時隨地都能使用
UL認證自動切割：內置自動切刀，在安全生產上獲得UL認證，把材料消耗降到最低。
符合CE和Weee-RoHS標準：MiniMark獲得歐洲共同體市場認證。打印機與材料同樣符合Weee-Rohs標準。
方便安裝：通過支架和插銷安裝耗材，非常直觀。
方便使用：使用MarkWare軟件提供的“Ready-to-use”模板、符號、標志，使您快速容易地打印出各種標識和標簽。條碼、圖像輸入、文本輸入、調整大小也非常方便。
一鍵控制按鈕：外部按鈕的使用使模切標簽的切割和手動放置材料的操作變得十分方便。
狀態指示燈：“Ready”和“Power”的指示燈顯示打印機處于不同的工作狀態。
USB/并行/串行：多種接口連接電腦。
通過MiniMark工業標識打印機打印出來的標識和標簽具有非常廣泛的應用：
多種性能優秀的兼容耗材
貝迪工業級耗材耐久、高質，被廣泛證明可靠耐用。耗材為您更加方便使用而精心設計。MiniMark?可打印在多種高品質貝迪耗材上。BLS1200壓膜機
通過貝迪生產的BLS1200壓膜機，可以幫助您將標識嵌壓于堅固的塑料、亞克力或鋁質牌上，以保護圖文內容并增加平整和光潔度，可做單面或雙面的壓膜。
查看更多
|
 |
|
型號：
BBP85
品牌/商標:
美國貝迪Brady
企業類型:
貿易商
新舊程度:
全新
原產地:
美國
Brady最新推出的BBP85標識標簽打印機具備多項強大功能。圖像文字的處理及傳輸速度全面提升高達28mm/s。全中文的7”的真彩液晶屏及內置的鍵盤，允許用戶在不連接電腦的情況下進行標識標簽的編輯及打印。支持單色及多色打印，打印寬度可達254mm。配合使用最新的中文版MarkWarer軟件，用戶可以更加方便快捷地編輯制作自定義標識標簽。
BBP85打印機特性：
高速打印
通過增加內存及數據連接線，提高了打印機對圖形及文字的處理、傳輸速度，從而大大提升了整體打印速度，提高了效率。
單機及連電腦打印方式
用戶既可通過7”全彩高清觸摸屏及內置鍵盤實現單機輸入、編輯、打??；亦可將打印機連接到PC上，通過編輯軟件實現打印。
穩定可靠
使用最可靠的USB技術，提高了與PC連接的穩定性。
支持網絡打印
用戶可通過在打印機上加裝Brady網卡（需另外購買），激活以太網，藍牙，WiFi接連功能，使打印機具備網絡打印的功能。
多種耗材選擇
BBP85支持豐富多種的耗材種類，同時增加了預印GHS及CLP標簽。
強大的軟件
BBP85配置最新的MarkWare編輯軟件，使制作修改標簽更加簡單方便。
單色及多色打印
用戶既可通過選擇雙色或者四色色帶實現多色打印，也可通過套色打印技術，實現單色色帶打印出多色效果。大大節約了色帶成本。
支持外接鼠標功能
查看更多
|
 |
|

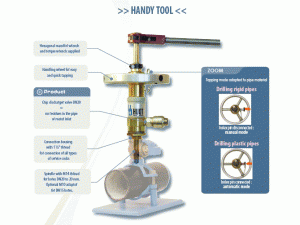

便攜式手動帶壓打孔機
查看更多
|
 |
|

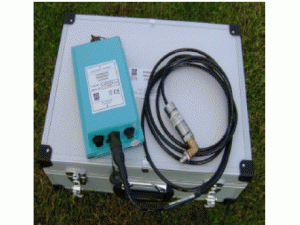

瞬時壓力變化/水錘數據記錄儀
瞬時壓力變化/水錘數據記錄儀
PressureTransient是一款專業數據記錄儀，可以監測壓力水管系統內的快速壓力變化（如水錘）。這款儀器只提供便攜式版本。
PressureTransient記錄儀完全防水，潛水級，電池驅動，至少在五年內不需要維護。
它內置了大容量?jī)?nèi)存并有快速記錄的能力已保證記錄您需要的數據
壓力出現瞬間峰值是爆管的主要原因，會導致修理支出、供水流失和供水中斷。常規的記錄儀記錄速度不夠塊，所以不能察覺這些轉瞬即逝的壓力變化。PressureTransient記錄儀最快可每秒記錄25次。
PressureTransient記錄儀非常適合監測水泵、減壓閥和管道系統內的其它閥門所產生的壓力波。PressureTransient記錄儀配備一路輸入，用來連接外部壓力變送傳感器。還可以針對特殊應用，提供備用壓力變送傳感器。
外部壓力傳感器最好位于記錄儀10米范圍內。
HWM的所有數據記錄儀和控制器，都與Windows™Radlog兼容，后者是數據趨勢記錄、報告、分析和存檔的工業標準。專用的“TransientView”分析軟件能夠?qū)⒂^察到某一個采樣信號。
產品特性
■大容量?jī)?nèi)存，最多8百萬個數據，根據采樣率和壓力變化而決定；
■快速記錄能力，最快每秒25次記錄，理想地監測快速變化；
■測量水錘的專業記錄儀；
■完全潛水級；
■5年內無需維修；
■5年電池壽命；
■便攜式。
■提供專門的軟件以保證詳細的分析。
查看更多
|
 |
|
遠傳通訊模塊MultiLoggGPRS
MultiLogLX數據記錄儀
MultiLogLX™是一款中程數據記錄儀，配備一或兩路數字流量輸入，并有一個內部壓力傳感器選項。出廠配置包括一個4芯軍用輸入接頭，既可以用于一路雙向數字流量輸入，也可以用于兩路單向數字流量輸入，以監測管道內的流量。
先進的短信數據壓縮技術，可以每天通過短信，從兩路信道下載15分鐘采樣率的記錄。
短信遙測功能能夠成功地在信號強度較差的地點工作，而更為先進的“GSM數據”通訊都難以做到這一點。
典型應用
分區監測
MultiLogLX™非常適合監測流量和/或壓力，對需求、泄漏和達標情況進行評估。
與Atplas儀器盒兼容
MultiLogLX™可以安裝在非常淺的Atplas儀器盒內，既可以通過凸緣固定在盒頂附近，也可以通過旋轉機身安裝在盒底。
重要客戶服務
MultiLogLX™可以確保服務質量，向重要客戶提供數據，包括實時遙測功能鏈接。
產品特性
■2路輸入壓縮為一條每日發送的短信（使用固定的15分鐘采樣率）；
■GPRS選項，通過email發送數據；
■內置天線，實現小巧造型；
■外接天線選項，提高信號強度；
■5年電池壽命；
■適用于“簧片開關式”傳感器；
■雙向數字流量輸入；
■記憶48,720條讀數；
■本地?cái)?shù)據下載，通過紅外線接口輸入筆記本電腦、PC或PDA；
■堅固的ABS模制塑料機箱；
■全封閉和潛水級，IP68
查看更多
|
 |
|

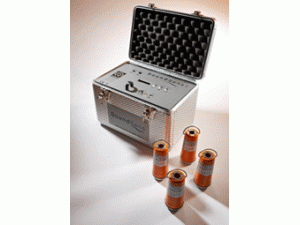

多探頭相關儀SoundSensi
最新的Soundsens“i”系統包括相關記錄儀和最新版本的軟件，以提高現場作業的效果、多面性和速度，無需計算機即可設置和下載。
如果需要的話，操作器可以不通過PC而直接設置和下載數據。設備能夠存儲多達一周的檢查數據，然后再下載到計算機，從而使工作方式更加靈活。記錄儀通過紅外線，而由于不需要物理連接，布置和下載的速度都大大提高。
可以將幾箱記錄儀連接在一起，以進行同時程序設置，并從所有記錄儀下載數據。這種做法，加上通過USB接口與計算機通訊，使檢漏工作速度更快，效率更高。
SoundSens“i”有通常為五年的電池壽命，有背光的LCD顯示屏和簡易的按鍵接口，因此可隨時在白天和夜晚使用。
產品優勢
◆基于定位和精確定位于一體，只需一次測試就可完成區域泄露普查和漏點精確定位
◆由于具有測管道聲速功能，從而不需要知道管材、管徑，也可精確定位
◆可自動生成模擬管網圖，自動發現漏點，并標定在管網圖上
◆檢漏面積可靈活確定，從一段管道到大面積管網檢測均適用
◆由于強大的軟件支持，可反復驗證檢測結果
◆測試時間不受限制（從10秒~3小時可選），可在白天或夜間測試，避免了其他產品只能在夜間測試的局限性
◆根據記錄探測的漏水聲數據進行自動濾波
◆與所有記錄儀同時通訊，實現快速記錄設置，由于記錄儀與主機采用紅外通訊，主機與電腦采用USB通訊，從而使數據下載更快
SoundSens“i”軟件功能
◆Soundsens“i”軟件包是由一些特殊應用模塊組成的，該軟件可用來設置、查詢、觀察多點相關的過程
◆使用Windows圖標進行通訊、編程、存儲數據和畫管網圖
◆對所有記錄儀自動進行相關分析，以發現漏點
◆帶有抑制干擾噪音的高級信號處理過程
◆高分辨率彩色圖像包括:
a:管網圖及漏點顯示b：原始數據的聲音重放及顯示c：頻率頻譜顯示d：相關分析及定位顯示e：時間延時顯示
操作步驟
1、放置相關記錄儀：操作者把記錄儀放在閥門或消火栓上即可。記錄儀的采樣時間可設置為10秒、20秒…2分鐘，記錄次數可設置1、2…9次。記錄儀在預定時間自動記錄噪聲信號。
2、組合搜索：把記錄儀放回儀器箱后，下載數據到計算機。首先點擊管網圖標，自動建立模擬管網圖，然后用組合搜索模式進行相關分析，可得到漏水點的分布情況。
3、輸入管網屬性：輸入管網參數，如管材、管徑及管長。該管網圖可由操作者自己畫出
4、相關定位：對標出的漏點進行再次相關分析，可得到精確的漏點位置。這樣所有漏點可在辦公室進行精確定位。
記錄儀
◆傳感器：內置高性能電壓縮式加速度傳感器
◆數據通訊：紅外接口進行數字信號傳輸
◆內存：記錄650,000條讀數（根據要求可將內存擴展至1，350，000條讀數）可以對單項測量進行預設，使之成為包含32條獨立記錄的系列
◆記錄開始：在設定時間或設置等待時間
◆電池：內置密封的非充電電池，在正常條件下可使用5年
◆加速范圍：10μg—50mg
◆外殼：壓鑄鋁外殼，外漆聚粉
◆保護：IP68完全防水，可放置至少3米深水中
◆采樣：一次編程可采樣1-9個獨立記錄
◆時鐘：24小時實時時鐘和日期顯示
◆頻率范圍：0-5000HZ
◆信號分辨：12Bit，A/D轉換器
◆靈敏度:58V/g
◆陷波器：50/60HZ
◆分辨率：0.066μg
◆尺寸：160mm*Φ55mm
◆工作溫度：-10℃~50℃
主機和儀器箱
◆儀器箱：帶有手柄的鋁箱
◆儀器箱數：1個到16個，可串聯使用
◆電源：內置可充電電池，12VDC
◆波特率：115000波特，帶數據壓縮
◆通訊口：USB,用于主機與PC機通訊
◆工作溫度：-10℃~50℃
◆重量：5Kg(4個)
◆尺寸：370mm×240mm×250mm
查看更多
|
 |
|

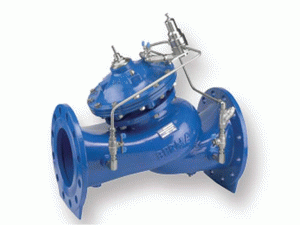

以色列伯爾梅特BERMAD水錘消除閥（波動預止閥）
735-M型水錘消除閥是一款液壓驅動的隔膜式水力控制閥，以旁通閥形式安裝。該款閥門可感應系統壓力，在突然停泵導致的管網壓力大幅下降時開啟。預先開啟的閥門可排泄高壓波動，從而消除管網水錘。
735-M型閥門可較快關閉，關閉時平衡穩定，防止出現水錘，關閉后密封嚴實滴水不漏。
該款閥門還具有釋放過量系統壓力的功能。
產品特性和優點
□消除水錘，故障時開啟
可代替消除水錘的氣壓罐
□極少需要維護
□占用空間小
□投資成本及維護成本低
□在高壓應用場合時更能體現成本優勢
□獨立操作
系統壓力驅動
□無需電動機
□長期使用仍然密封嚴實滴水不漏
□可調式液壓驅動
□閥門關閉平穩，無水錘現象
雙腔式設計
□隔膜受到良好保護
在線維護，維修方便
全通徑設計，閥口無阻隔，具有出色的可靠性
平衡式受力的閥盤，過流量大
典型應用(更多應用場合，請參閱說明書)
該系統中，水泵組通過支管向干管供水。735-M型閥門具備以下功能：
突然停電時消除水錘
切換工作泵而不產生水錘
根據導閥設置值平穩關閉
查看更多
|
 |
|

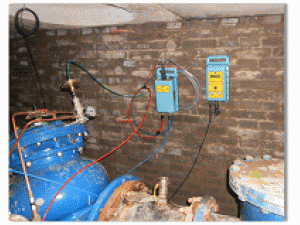

壓力管理系統
壓力控制是一種最簡單的，而且立即見效的減少漏損的方法。然而在沒有電子控制的時候，減壓閥必須被設定為在“最不利”，最大流量的情況下，確保網路中關鍵點（通常是最高程點）的最小壓力。在較低流量的時候，這種設定會使壓力高于所需壓力。使用減壓閥控制器的動態壓力控制可在需求改變的情況下優化壓力。
ControlMate-FM允許對一個區域的入口壓力進行連續調整到任何所需的數值，這些數值由控制器根據該區域的實際需求（流量模塊化），或根據預設的一天中的時段，進行智能化計算。
ControlMate可以可靠地安全地控制減壓閥的出口壓力。
產品特性
■最大限度提高節水潛力；
■提升客戶服務水平；
■連續可變的出口壓力分析；
■消除對系統的壓力“沖擊”－降低爆管頻率；
■出口壓力能夠遠程設置－無需現場設置；
■根據需求或時間（如夏季/冬季）優化設置；
■內置脈沖裝置故障（零流量）探測和自動響應；
■易于控制的模塊化構造；
■與液壓?jiǎn)?dòng)器全面兼容；
■提供GSM/短信通訊；
■無需外部電源。內部電池供電，期望工作壽命超過5年。
壓力管理前：
壓力管理后：
查看更多
|
 |
|

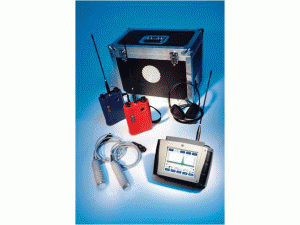

相關儀TouchPro代表漏損定位技術的突破性進展，此產品的特點是從對漏損噪聲的采樣、處理到優化相關結果、性能都得到了極大的提高，特別是在最困難的檢漏環境下。TouchPro能夠在傳統困難的條件下得到最佳的效果，例如塑料管和大口徑管道。
易用性
TouchPro使用高可見度的全彩VGA觸摸屏，改善了數據輸入和圖形顯示質量。靈敏的操作界面使用戶能夠自如的輕快的按鍵，且步驟化的按鍵系統設計能夠引導用戶流暢地完成相關的過程。
高性能指標
TouchPro使用的大屏可以清晰的顯示相關的結果和相關過程需要的輔助信息，另外，創新性的高對比度模式即使在陽光下也能獲得不錯的可見度。
獨有的自動智能濾波優化系統（AFIS）能夠自動地對整個頻段的的噪聲數據做55段濾波組合，比較相關的結果優劣，自動優化濾波器，直到獲得最好的相關結果。重要的是，AFIS是對實時數據及儲存數據進行處理，并不是僅僅處理已經儲存的數據，最大程度避免相關過程中導致的錯誤。AFIS使傳統的依賴手動濾波和操作經驗成為過去，取而代之的是給予操作人員“專家型的”相關結果。
相關儀發射機集成了高性能遠距離無線電通信裝置，并且在發射機底部的磁鐵可以吸附在公共設施的金屬部分以確保使用安全。
堅固性
厚實的儀器箱不僅僅用來存放和保護各個組件，也允許主機和發射機通過一根單獨的電源線同時充電并顯示充電的狀態。充電時，不必解除傳感器，以最大程度的方便立即現場作業。
豪邁水管理公司利用多年來豐富的設計和制造相關儀技術，將為客戶提供超越同級、易用的相關儀產品。
全面升級電子處理單元
高性能遠距離無線傳輸
AFIS-自動智能濾波優化功能
高清晰全彩VGA觸摸屏
高度集成便攜式設計
一體化充電系統
高強度PC/ABS儀器箱
更快速準確的相關結果
非常容易使用
TouchPro–TechnicalSpecification
主機
發射機
可選1個或兩個發射機
可選濾波器
手動、FFT，三重濾波相關，以及根據管道數據默認設置。
發送頻率
符合本地法規
接口
充電，耳機，外置天線
分辨率
±0.1m
電池類型
可充電鋰電池，可更換
顯示
高清全彩VGA觸摸屏
電池壽命12小時
天線
外置
天線
外置天線
電池類型
可充電鋰電池，可更換
尺寸
長200mm寬135mm厚50mm
重量
0.87kg
電池壽命
12小時，可充電
防護等級
IP65
按鍵類型
觸摸屏界面
材料
高強度PC/ABS塑料
主要功能
增強的噪聲處理功能
改善傳輸系統，例如低強度、遠距離噪聲
水聽器接口
自動智能濾波優化功能（AFIS）
調查模式-預相關功能
聽音功能
頻率分析
峰值抑制
可自定義管材和聲速
靈敏的用戶接口
一體化充電
接口
軍工接口
傳感器
頻率范圍
d.c.-5000Hz,HighV/g
防護等級
IP68
接口
2m/3m/5m連接線帶軍工接口
水聽器
可選配
語言
多語言可選，中文
儀器箱
操作系統
MSWindows-CE嵌入式
打印機輸出
USB連接筆記本電腦
充電
一體化充電箱，自帶12V車用點煙器，可顯示充電狀態。
PCdownload
ViaPCsoftware,Windows-compatiblesoftware
尺寸
HeighttoTop:90mmWidth:250mm
Depth:180mm
重量
1.9kg
工作溫度
-15°Cto+50°C
防護等級
IP65
材料
高強度PC/ABS塑料
接口
MilitaryspecificationAmphenol-Type
診斷
開機自檢查自診斷
查看更多
|
 |
|
3M釘型電子標識器
產品信息
•高密度聚乙烯材料封裝，耐化學腐蝕
•直徑2厘米，長度7.6厘米
•豎直地面安裝于鉆孔，無需開挖路面
•最大可被探測深度為0.6米
•建議與被標識物最小垂直距離5厘米
•具有全球唯一的序列號，能夠存儲被標識物相關信息（可選）
•按國際標準，使用不同顏色（7種）和不同頻率區分行業
功能特點
通信
電力
CATV
通用
供水
排水
燃?xì)?
電纜路徑
電纜路徑
電纜路徑
機場
閥門井
井蓋
管道路徑
直埋接續點
下線點
光線設備
廠礦
所類閥門
各類閥門
非金屬管道
直埋下線點
預埋管道
直埋下線點
校園
非金屬管道
非金屬管道
各類閥門
負載線圈
預埋電纜
各類交越點
墓區
預留口
各類交越點
計量表
管道終點
各類交越點
直埋接續點
雷區
井蓋
清污口
各類交越點
光纜設備
所有類型接續
轉彎點
滑雪場
業務樁
三通
三通
所有類型接續
直埋變壓器
手孔
中水
各類交越點
業務樁
深度改變
轉彎點
業務環
維修點
高爾夫球場
水表
管道路徑
減壓裝置
深度變化
街燈
園林
深度改變
維修點
陰極保護
人井蓋
轉彎點
各類彎頭
壓力控制點
各類交越點
人井蓋
三通
鑲接
手孔
配線環路
管道變徑
預留口
預埋電纜
維修點
管道路徑
各類彎頭
維修點
維修點
管道變徑
水井
井蓋
維修點
型號對比
行業
通信
電力
CATV
通用
供水
排水
燃?xì)?
凈重
（公斤）
包裝重量
（公斤）
包裝規格
（個/箱）
顏色
橙色
紅色
黑色/橙色
紫色
藍色
綠色
黃色
型號
球形
1401-XR
1402-XR
1407-XR
1408-XR
1403-XR
1404-XR
1405-XR
0.35
10.5
30
球形(iD)
1421-XR/iD
1422-XR/iD
1427-XR/iD
1428-XR/iD
1423-XR/iD
1424-XR/iD
1425-XR/iD
0.35
11.4
30
釘型
1432
1433
–
–
1434
1435
1436
0.025
1.7
50
釘型(iD)
1432-XR/iD
1433-XR/iD
–
1438-XR/iD
1434-XR/iD
1435-XR/iD
1436-XR/iD
0.025
1.7
50
中程
1255
1256
–
–
1257
1258
1259
0.14
7.7
50
全程
1250
1251
–
–
1252
1253
1254
0.45
12.24
25
全程(iD)
1250-XR/iD
1251-XR/iD
–
1248-XR/iD
1252-XR/iD
1253-XR/iD
1254-XR/iD
0.45
14.02
25
碟型
1411-XR
1412-XR
–
–
1413-XR
1414-XR
1415-XR
0.04
2.3
100
碟型(iD)
1411-XR/iD
1412-XR/iD
–
1418-XR/iD
1413-XR/iD
1414-XR/iD
1415-XR/iD
0.04
2.3
100
查看更多
|
 |
|
3MDynatel碟型電子標識器
產品信息
•高密度聚乙烯材料封裝，耐化學腐蝕
•外徑10厘米，厚度1.8厘米
•最大可被探測深度為1.5米
•建議與被標識物最小間距10厘米
•具有全球唯一的序列號，能夠存儲被標識物相關信息（可選）
•按國際標準，使用不同顏色（7種）和不同頻率區分行業
功能特點
通信
電力
CATV
通用
供水
排水
燃?xì)?
電纜路徑
電纜路徑
電纜路徑
機場
閥門井
井蓋
管道路徑
直埋接續點
下線點
光線設備
廠礦
所類閥門
各類閥門
非金屬管道
直埋下線點
預埋管道
直埋下線點
校園
非金屬管道
非金屬管道
各類閥門
負載線圈
預埋電纜
各類交越點
墓區
預留口
各類交越點
計量表
管道終點
各類交越點
直埋接續點
雷區
井蓋
清污口
各類交越點
光纜設備
所有類型接續
轉彎點
滑雪場
業務樁
三通
三通
所有類型接續
直埋變壓器
手孔
中水
各類交越點
業務樁
深度改變
轉彎點
業務環
維修點
高爾夫球場
水表
管道路徑
減壓裝置
深度變化
街燈
園林
深度改變
維修點
陰極保護
人井蓋
轉彎點
各類彎頭
壓力控制點
各類交越點
人井蓋
三通
鑲接
手孔
配線環路
管道變徑
預留口
預埋電纜
維修點
管道路徑
各類彎頭
維修點
維修點
管道變徑
水井
井蓋
維修點
型號對比
行業
通信
電力
CATV
通用
供水
排水
燃?xì)?
凈重（公斤）
包裝重量（公斤）
包裝規格（個/箱）
顏色
橙色
紅色
黑色/橙色
紫色
藍色
綠色
黃色
型
號
球形
1401-XR
1402-XR
1407-XR
1408-XR
1403-XR
1404-XR
1405-XR
0.35
10.5
30
球形(iD)
1421-XR/iD
1422-XR/iD
1427-XR/iD
1428-XR/iD
1423-XR/iD
1424-XR/iD
1425-XR/iD
0.35
11.4
30
釘型
1432
1433
–
–
1434
1435
1436
0.025
1.7
50
釘型(iD)
1432-XR/iD
1433-XR/iD
–
1438-XR/iD
1434-XR/iD
1435-XR/iD
1436-XR/iD
0.025
1.7
50
中程
1255
1256
–
–
1257
1258
1259
0.14
7.7
50
全程
1250
1251
–
–
1252
1253
1254
0.45
12.24
25
全程(iD)
1250-XR/iD
1251-XR/iD
–
1248-XR/iD
1252-XR/iD
1253-XR/iD
1254-XR/iD
0.45
14.02
25
碟型
1411-XR
1412-XR
–
–
1413-XR
1414-XR
1415-XR
0.04
2.3
100
碟型(iD)
1411-XR/iD
1412-XR/iD
–
1418-XR/iD
1413-XR/iD
1414-XR/iD
1415-XR/iD
0.04
2.3
100
查看更多
|
 |
|
3MDynatel球形電子標識器
產品信息
•高密度聚乙烯材料封裝，耐化學腐蝕
•球體外徑10厘米，球形設計使其抗壓性良好
•專利的自水平設計使其安裝方便，無需考慮安裝方向性
•最大可被探測深度為1.5米
•建議與被標識物最小間距10厘米（從球心起）
•具有全球唯一的序列號，能夠存儲被標識物相關信息（可選）
•按國際標準，使用不同顏色（7種）和不同頻率區分行業
功能特點
通信
電力
CATV
通用
供水
排水
燃?xì)?
電纜路徑
電纜路徑
電纜路徑
機場
閥門井
井蓋
管道路徑
直埋接續點
下線點
光線設備
廠礦
所類閥門
各類閥門
非金屬管道
直埋下線點
預埋管道
直埋下線點
校園
非金屬管道
非金屬管道
各類閥門
負載線圈
預埋電纜
各類交越點
墓區
預留口
各類交越點
計量表
管道終點
各類交越點
直埋接續點
雷區
井蓋
清污口
各類交越點
光纜設備
所有類型接續
轉彎點
滑雪場
業務樁
三通
三通
所有類型接續
直埋變壓器
手孔
中水
各類交越點
業務樁
深度改變
轉彎點
業務環
維修點
高爾夫球場
水表
管道路徑
減壓裝置
深度變化
街燈
園林
深度改變
維修點
陰極保護
人井蓋
轉彎點
各類彎頭
壓力控制點
各類交越點
人井蓋
三通
鑲接
手孔
配線環路
管道變徑
預留口
預埋電纜
維修點
管道路徑
各類彎頭
維修點
維修點
管道變徑
水井
井蓋
維修點
型號對比
行業
通信
電力
CATV
通用
供水
排水
燃?xì)?
凈重
（公斤）
包裝重量
（公斤）
包裝規格
（個/箱）
顏色
橙色
紅色
黑色/橙色
紫色
藍色
綠色
黃色
型號
球形
1401-XR
1402-XR
1407-XR
1408-XR
1403-XR
1404-XR
1405-XR
0.35
10.5
30
球形(iD)
1421-XR/iD
1422-XR/iD
1427-XR/iD
1428-XR/iD
1423-XR/iD
1424-XR/iD
1425-XR/iD
0.35
11.4
30
釘型
1432
1433
–
–
1434
1435
1436
0.025
1.7
50
釘型(iD)
1432-XR/iD
1433-XR/iD
–
1438-XR/iD
1434-XR/iD
1435-XR/iD
1436-XR/iD
0.025
1.7
50
中程
1255
1256
–
–
1257
1258
1259
0.14
7.7
50
全程
1250
1251
–
–
1252
1253
1254
0.45
12.24
25
全程(iD)
1250-XR/iD
1251-XR/iD
–
1248-XR/iD
1252-XR/iD
1253-XR/iD
1254-XR/iD
0.45
14.02
25
碟型
1411-XR
1412-XR
–
–
1413-XR
1414-XR
1415-XR
0.04
2.3
100
碟型(iD)
1411-XR/iD
1412-XR/iD
–
1418-XR/iD
1413-XR/iD
1414-XR/iD
1415-XR/iD
0.04
2.3
100
查看更多
|
 |
|
3MDynatel全程（盾型）電子標識器
產品信息
•高密度聚乙烯材料封裝，耐化學腐蝕
•直徑38厘米，厚度1.7厘米
•盾型設計保護管線受外力破壞
•最大可被探測深度為2.4米
•建議與被標識物最小間距15厘米
•具有全球唯一的序列號，能夠存儲被標識物相關信息（可選）
•按國際標準，使用不同顏色（7種）和不同頻率區分行業
功能特點
通信
電力
CATV
通用
供水
排水
燃?xì)?
電纜路徑
電纜路徑
電纜路徑
機場
閥門井
井蓋
管道路徑
直埋接續點
下線點
光線設備
廠礦
所類閥門
各類閥門
非金屬管道
直埋下線點
預埋管道
直埋下線點
校園
非金屬管道
非金屬管道
各類閥門
負載線圈
預埋電纜
各類交越點
墓區
預留口
各類交越點
計量表
管道終點
各類交越點
直埋接續點
雷區
井蓋
清污口
各類交越點
光纜設備
所有類型接續
轉彎點
滑雪場
業務樁
三通
三通
所有類型接續
直埋變壓器
手孔
中水
各類交越點
業務樁
深度改變
轉彎點
業務環
維修點
高爾夫球場
水表
管道路徑
減壓裝置
深度變化
街燈
園林
深度改變
維修點
陰極保護
人井蓋
轉彎點
各類彎頭
壓力控制點
各類交越點
人井蓋
三通
鑲接
手孔
配線環路
管道變徑
預留口
預埋電纜
維修點
管道路徑
各類彎頭
維修點
維修點
管道變徑
水井
井蓋
維修點
型號對比
行業
通信
電力
CATV
通用
供水
排水
燃?xì)?
凈重
（公斤）
包裝重量
（公斤）
包裝規格
（個/箱）
顏色
橙色
紅色
黑色/橙色
紫色
藍色
綠色
黃色
型號
球形
1401-XR
1402-XR
1407-XR
1408-XR
1403-XR
1404-XR
1405-XR
0.35
10.5
30
球形(iD)
1421-XR/iD
1422-XR/iD
1427-XR/iD
1428-XR/iD
1423-XR/iD
1424-XR/iD
1425-XR/iD
0.35
11.4
30
釘型
1432
1433
–
–
1434
1435
1436
0.025
1.7
50
釘型(iD)
1432-XR/iD
1433-XR/iD
–
1438-XR/iD
1434-XR/iD
1435-XR/iD
1436-XR/iD
0.025
1.7
50
中程
1255
1256
–
–
1257
1258
1259
0.14
7.7
50
全程
1250
1251
–
–
1252
1253
1254
0.45
12.24
25
全程(iD)
1250-XR/iD
1251-XR/iD
–
1248-XR/iD
1252-XR/iD
1253-XR/iD
1254-XR/iD
0.45
14.02
25
碟型
1411-XR
1412-XR
–
–
1413-XR
1414-XR
1415-XR
0.04
2.3
100
碟型(iD)
1411-XR/iD
1412-XR/iD
–
1418-XR/iD
1413-XR/iD
1414-XR/iD
1415-XR/iD
0.04
2.3
100
查看更多
|
 |
|
CAT4&Genny4系列
產品信息:
C.A.T4和Genny4系列產品代表了雷迪公司開發的并被廣泛使用的最新一代避線工具。該產品可確保操作人員工作效率更高、更安全，并且可以讓C.A.T4和Genny4的團隊管理工作更為高效。也是專為開挖施工過程中避開地下線纜和管道設計的專用產品，可降低員工受傷和公共設施損壞的風險。
特點：
1.更大的探測范圍，更快的探測速度C.A.T4避線模式(AvoidanceMode™)可以讓操作人員對預定開挖區域的電力、無線電及Genny信號進行探測，通過一次掃描便可對目標物體進行精確定位。新型Genny4，具有新的集成式邏輯功能，可提供一級的同步雙頻信號輸出。除了常規的33kHz通用定位信號外，Genny4還發射出第二種頻率的信號，專用于諸如電信、街道照明用微小直徑線纜及地釬的定位。對于微弱信號的定位，新型電源升壓(PowerBoost)功能可以讓定位信號傳播的更遠、更深，更容易探測目標物的輪廓。
2.更大的探測范圍，更快的探測速度
3.開挖更為安全
4.穿透報警(StrikeAlert™)功能
5.數據收集
6.動態過載保護(DynamicOverloadProtection)
7.避線模式(AvoidanceMode™)
8.eCert™
9.SWING™
10.服務到期指示器和CALSafe™
11.帶背光的高清顯示屏
12.C.A.T管理器™軟件
13.Genny4信號增強功能
查看更多
|
 |
|
RD1000便攜式探地雷達系統
產品信息：
RD1000™使用現代雷達技術,可為用戶實時顯示出包含地下管線埋深和位置的剖面圖像，是定位和開挖行業的理想工具。和傳統的管線儀相比，優點是它可以直觀探測各種管道，包括塑料管道。它使用防水材料，結構結實，可在任何地形環境中輕松使用。RD1000™只有一個包裝箱，重量不到23公斤，只需兩分鐘就可安裝使用，拆裝容易，便于運輸。模塊式設計，維護、維修方便。定位性能優越，強大的數字信息處理系統可實時、清楚地顯示地下剖面圖。數碼顏色和數字增益控制最大限度地提高了定位質量，先進的數字濾波可濾除干擾信號，從而大大提高了定位準確度。操作簡單，LCD顯示屏配有直觀的鍵盤和菜單系統，為操作人員提供各種應用功能。只需向后拉動雷達車，便可進行定位。定位模式下可抓拍到地下實時剖面圖，光標顯示底下管道的深度和位置。采用單鍵式錄制模式。圖像存儲在閃存卡上，同時閃存卡接口還可讓用戶進行固件升級。
特點：
顯示單元：高亮度、超大尺寸屏幕、直觀單鍵觸摸控制
符合人機工程學原理的把手：握把舒適、平衡性強、移動輕松
電池：便攜、防風雨結構，更換方便
傳感器箱：輕便的外殼內裝有強大的電磁波收發器和數字處理器
全能車輪：靈活、結實，可在任何地面上輕松操作
RD1000技術規格：
屏幕：7.25.彩色LCD
存儲：閃寸卡用于存儲抓拍圖像和軟件升級
尺寸：97厘米x110厘米x70厘米
重量：23公斤
查看更多
|
 |
|
MainstreamIV
便攜式超聲波面積速度流量計
MainstreamIV超聲波速度面積流量計，可以對露天水道和不滿的管道提供準確的流量測算，使它成為理想的水監測解決方案。這款設備可以進行多種應用，包括排水監測、廢水處理、工業流量測算、灌溉渠、河流/溪水流量測算和配水。它使用速度面積法，對液流進行連續或定時采樣測量。它適合于所有水類，從清水到未凈化污水，渠深從150mm至3米。它還適用于任何含有氣泡或懸浮固體的液體，無論數量多面微小。
使用正在申請專利的相相關處理技術，對來自探頭的信號進行分析；這種技術只接受含有驗證速度信息的信號。高質量信號可以確定測量的完整性，而水位則通過水下壓力發射器或超聲波傳感器進行測量。通過水位測量，和存儲的管道或渠道截面說明，推導出流動截面積。流速乘以流動截面積，得出流速，進行整合后得出總計排量。
數據在大型字符液晶顯示屏上顯示。設備由充電電池供電，能夠存儲約250,000條測量數據，相當于以2分鐘間隔讀取的六個多月的數據。它還配備選購的建成調制解調器，能夠連接互聯網。產品價格合理，易于安裝。MainstreamIV是高質量環境監測的理想解決方案，確保精確、可靠和方便的工作。
產品特性
■快速安裝－無需導流壩或水槽；
■雙向流量測算，適用于10mm/s到5m/s的正反流速；
■流線化的速度探頭可以消除污垢，并減少水流干擾；
■高靈敏度使應用擴展到“清潔”水；
■功能強大、易于使用的WinfluidPC軟件水流量計可以方便地投入使用；
■精密的超聲波處理可以排除干擾信號；
■超聲波信號質量監測保證測量的完整性；
■高容量數據記錄儀可以長期記錄水位、速度和流速；
■光電隔離開關輸出報警和控制；
■選購調制解調器用于撥號上網和互聯網連接。
查看更多
|
 |
|
P350輕便式爬行管道檢測系統
產品信息：
P350輕便式爬行管道檢測系統是管道檢測行業最先進、最完整的輕便爬行車系統。為檢測行業提供了真正的便攜式爬行車系統。它具有推桿系統的簡潔和便攜，同時還具有復雜、昂貴爬行車系統的功能和性能，爬行車為黃銅和不銹鋼結構，可在100米深的水下工作，能滿足任何檢測環境下的檢測。P350系統采用強大的數字視頻平臺，配有超亮度LED和高清晰度攝像頭。系統支持三款可替換高清晰度攝像頭。靈活的數字?jǐn)?shù)據傳輸P350采用先進的數字平臺，通過USB2.0可將閃存卡上的數據上載到電腦。
特點：
靈活性：（P350輕便爬行車為模塊系統，所有部件都可以替換)
根據需要定制系統:
選擇手動和獨立的電動線纜盤系統
選擇線纜長度和爬行器規格
選擇各種高清晰度攝像頭（固定的、水平和俯仰拍攝、水平和俯仰拍攝，并帶10X光學變焦），每一款都采用最新一代LED技術。
選擇各種尺寸的車輪、車胎和附件
P350控制器和P330+系統完全匹配
實用性:
P350是本著連續工作和維護方便的原則而設計生產的。爬行車檢修方便快捷。電動電纜盤采用抽取式電纜鼓和線盤，可在車間和現場更換。線纜終端連接工具可輕松、方便地更換和修補線纜。350是一個經濟實惠、靈活方便的管道檢測整體解決方案，是行業中的首選系統。
多功能性：
輕巧的P350輕便爬行車系統可裝在汽車后備箱內，也可安裝在面包車和皮卡上，也可在工地現場推走?，F(xiàn)場安裝快捷，可立刻進行檢測工作。系統的設計完全可滿足各種檢測需要。用戶可選擇經濟實惠且實用的手動線纜盤或全自動電纜盤，線纜長達250米。系統有三種攝像鏡頭、兩個規格的爬行器，供用戶選擇。
P350輕便爬行器系統技術指標：
環境：IP53(地面設備);IP68到100米(爬行器和攝像頭)
溫度：（存放）-20–80°C
溫度：（工作）-10–50°C
查看更多
|
 |
|
匹龐P340flexiprobe™:先進的高檔柔性推桿系統
發表日期：11July2011
匹龐宣布推出全新P340flexiprobe™推桿視頻檢測系統,配有USB驅動器和全新超結實1”(25mm)和2”(50mm)高清晰度攝像頭。系列中還包括全新超級柔性管道工系統，可穿越彎管和彎頭。P340柔性推桿系統的核心是結實耐用、防風雨的USB控制器，單鍵操作便可錄制高質量數字視頻或圖片，并在超量度8”TFT屏幕顯示。先進的數字技術能在錄制中進行縮放，平移和旋轉圖像。任何時候都可拍攝照片。
USB和CF閃存卡數據存貯
P340USB控制器完全支持常用的USB存儲器，用來記錄、存儲或復制視頻、照片以及評語。同時系統還和可使用閃存卡，連接到電腦直接傳輸數據，無須讀卡器。
攝像頭耐用、圖像質量超越
P340柔性推桿系統有兩種超結實、高清晰度攝像頭可選，外部為303不銹鋼，可承受11bar的壓力–相當于水下100米。
1”(25mm)和2”(50mm)攝像頭都配有聚焦鏡頭、大大改進的視頻清晰度和最新一代的超量度白色LED，圖像清晰完美。2”(50mm)攝像頭有自動水平功能，在檢測中保持圖像為直立位置。
全新管道工系統
匹龐研發設計的管道工系統主要用于污水管道中，可穿越50毫米的彎管和32毫米的彎頭。內置的探頭可定位攝像頭的位置，30米線纜盤是監測小管徑的理想工具。
檢測效率更高
P340USB控制器自動按客戶、現場和項目組織工作–編寫報告和回放視頻和圖片直接明了?？墒褂肞340USB報告編寫系統快速現場填寫報告，同時還生成SEWER.DAT報告文件，無須連接到電腦。
管理數據并生成報告
Flexisight™管理軟件容許導入、存儲并管理數字檢測數據，是理想的電腦伙伴。
報告可包含公司標志、管道圖形、描述，以及顏色代碼標志。
模塊式系統設計–適應于大部分檢測需要
P340柔性推桿根據檢測需求選擇系統。有五種不同的線纜盤可選-從超柔軟的30米超柔性管道工用P341線纜盤到150米的超硬長距離P343線纜盤。
1”(25mm)或2”(50mm)超耐用攝像頭可安裝在各種線纜盤上，一系列探頭、滑輪、毛刷等附件使系統成為完整的套裝，可檢測直徑達230毫米的管道。
緊湊的線纜盤設計，攜帶方便，運輸中安全。
P340柔性推桿系列有多種系統可選，價格合理。
查看更多
|
 |
|
SonicSens
HWM的超聲波液位計水位或流量傳感器，非常適于遠程水位監測應用。這款傳感器的低功耗特點，使它能夠由電池供電，電池壽命長達5年，減少昂貴的現場勘查和現場安裝外部供電設施（如用在市政排水馬路管道直接裝在地下，易于安裝無工程施工成本）。
提供四種系統提供四種模式以適應不同安裝需求和覆蓋網絡。
非ATEX電纜連接
ATEX電纜連接配安全柵
ATEX無線電連接至ATEX區域外的記錄儀
傳感器和記錄儀都是ATEX級的，因此可全部安裝在地下
這款超聲波傳感器連接到MultiLog數據記錄儀，后者可以配備本地或遙測功能通訊。標準電話線(PSTN)或蜂窩式蜂窩式(GSM)通訊版本可以進行配置，向公司PC或移動電話/尋呼機提供數據和報警，以便進行調查和采取措施。
典型應用
明渠水道流量或水位監測
這款非接觸式超聲波傳感器，非常適合監測河流和露天水道中的水位，包括許多溢流應用。
合流制污水溢流（CSO）監測，市政排水，雨水防洪監測
歐洲立法規定需進行合流制污水溢流監測。可為CSO應用或其他可能出現可燃?xì)怏w的危險區提供本安系統。特別設計用于市政排水和雨水系統監測用于防洪預警及監控，河流，雨水及市政系統聯合預警。
蓄水池水位監測
這款超聲波傳感器很容易進行安裝，用來監測蓄水池水位。蜂窩式遙測功能版本還可以從公司進行監測，并且易于轉移到另一個場地進行檢查類應用。
控制系統
這款超聲波傳感器能夠使用標準的電話線，或蜂窩式電話網，遠距離控制上游其它處理廠。
產品特性
■2分鐘采樣率時電池壽命長達5年；
■智能傳感器，有自我診斷功能，并在回波損耗時進行報警輸出；
■通過GSM、短信、GPRS、無線電和衛星進行通訊；
■菊花鏈?zhǔn)竭B接多達16傳感器，數據傳輸距離超過3.2公里；
■ATEXZone0標準防爆環境。
■可變死區或空白距離；
■范圍可調整；
■AIR自動抗干擾（變化率）；
■回波損耗報警。
查看更多
|
 |
|
英國豪邁管網水質監測儀
Athenea
Athenea是一個針對自來水供水管網的自主余氯分析儀。它提供了定期持續的監測，并通過GSM網絡自動遠傳發送數據，從而減少了所需的時間和消耗成本的現場“班點”測試。電化學余氯分析儀可以在供水管網中的特定點連續監測氯氣，而不需要外部供電，系統使用低功耗電子元件以優化電池壽命。
在Athenea中集成使用了先進的pH值和溫度監測設備，比其他只應用電化學技術的系統更準確。它也被配置為只需要最小的校準就可以長期可靠運行。該單元的校準可通過電腦上的一個易于使用的圖形界面來完成。
Athenea連接到HWM的MultiLog數據記錄儀，以提供GSM/SMS的通信能力。這使得在定期的現場斑點測試之間，用戶可以收到的劑量問題的早期報警，從而縮短反應時間。附加的遠傳選項可根據要求提供。
Athenea為IP68防水，并配備了軍工接頭，使它適用于機柜安
裝。
產品特性
■實現了在特定點的連續余氯監測，無外部供電要求■綜合pH值和溫度監測，提供了更準確的電化學技術。
■最小化標定需求，并保持長期可靠性。
■通過PC的易于使用的圖形標定接口。
■低功耗電子元件，優化的電池壽命。
■GSM/SMS通信。
■發送并生成數據和報警。
■開放的協議，可集成到任何SCADA系統。
■防護等級IP68。
查看更多
|
 |
|
HydrINS2插入式電磁流量計
HydrINS2是一種安裝簡易成本利用效率高的流量計，可對分配管網和原水管道進行高精度的雙向流量測量。其結構堅固，防水，緊湊，并配有高精度電磁傳感器，集成的變送器提供多種遠程傳輸選項或簡單的累加器。
此多功能的設備在世界范圍內廣泛應用，可測管徑為100mm至2000mm及以上。通過壓力接管可暫時或永久性安裝，而不必中斷供水?？蛇xBSP或NPT螺紋。
HydrINS2可用于整個配水管網，凈水池計量，濾水廠，泵站，灌溉，水管，分區和DMA的實施，夜間流量的監測和儀表測試。Winfluid軟件（PC或PDA）可使編程，下載和分析數據變得更簡易。該設備采用不銹鋼電極以提高測量精度，堅固的插入桿和防彈出保護鏈，鎖緊螺母和插入點夾標，以確保正確和安全的安裝。
新型的HydrINS2可配一個大屏幕的LCD液晶顯示，可現場讀出所有的即時流量。此設備由壽命很長的鋰電池供電（最長可達10年）或可由外部的直流供電。另可選報警、脈沖及兩路4-20mA輸出。
產品特性
■高成本效率的雙向流測量
■不影響運行的帶壓打孔安裝
■易于安裝和移動
■電池壽命長（根據設定選項不同可達4-10年）
■多樣性-可安裝在大范圍管徑上。
■高質量數字信號處理使得低流速時也可以精確測量（最低2cm/s的流速時精度為2mm/s）
■可選顯示單元，可安置在200米遠的位置查看流量和報警
■堅固耐用和防水（IP68）設計，維護標定簡單保證了長期精度
■很多測量選項
■以流量分析來確認測量點的精確度
■方便獲得夜間流量讀數以進行管網改進
■包含一個插口接頭進行壓力測量
■防水軍工接口
查看更多
|
 |
|
PCM+管道防腐層檢測儀
產品介紹：
PCM+管道防腐層檢測儀可以識別管道各種短路故障和管道的各種保護層故障。使用PCM+管道電流測繪系統對埋地管道進行檢測，能在非開挖狀況下，實現對埋地管道的外防腐層的破壞情況進行定性、評估，并能對管道進行精確定位、測深，解決了以前在非開挖狀況下無法檢驗的難題，該檢測技術既可作為新竣工管道的檢測、驗收手段，也可對正在運行的管道進行定期監測。
•對管道路由定位、測深。•對管道外防腐層破損狀況評估。
•對管道外防腐層破損點定位。•對重要管道進行定期跟蹤檢測。
•對新設管道防腐層施工質量驗收。•對主管道上分支輸油管進行檢查。
•對管道陰極防腐保護效果評估。
ＰＣＭ技術特點：
•具有管線定位儀的全部功能，可以對長輸管線進行定位、測深，可測電流強度大小和確定電流方向，大功率發射機，一次連接，測試距離可達30Km。
•利用接收機可以儲存100個電流讀數，可利用防腐層檢測軟件，快速下載到電腦上打印成圖形并進行快速評估。
•電流測繪技術可對埋地長輸管道（石油、燃?xì)猓?、任意長度管線的防腐層破損狀況進行評估。
•適用于不同管徑、不同鋼制材料、不同防腐絕緣材料、不同環境的埋地管線，非接觸式探測和評估，無需開挖地下管線。
•發射機可使用20-50V直流電源，也可使用220V交流電，還可使用15-35V整流電源。有過壓、過載和過熱保護。
•配上A字架可將防腐層破損點定位在幾厘米之內。
•操作簡便，一人操作即可。
PCM工作原理：
由發射機和接收機兩部分組成。發射機是一個獨立的0.1A-3A的探測信號輸出設備，手持式接收機用于管道路由的追蹤和電流測量。
管道上的電流強度隨距離的增加而衰減，在管徑、管材、土壤環境不變的情況下，防腐層對地的絕緣性越好，則電流損失越少，衰減亦小。反之，若防腐層損壞，如老化、脫落、絕緣性能越差，電流損失越嚴重，衰減也就越大。
PCM采用了英國雷迪公司獨創的雙水平線圈和垂直線圈電磁技術專利。在檢測時，由發射機向管道發送4Hz甚低頻電流和128Hz/640Hz的定位電流。接收機磁力儀，使用獨特的信號處理技術，在目標管道的正上方可以精確地測量出4Hz的磁場，從而自動計算出相應的電流大小。在測量過程中，交流信號的頻率很低，該近似直流的電流在管道上的分布和衰減與直流信號基本相同。通過128Hz或640Hz的定位電流確定管道的準確位置和埋深，并能提供管道上的測繪電流的大小和方向。知道測繪電流大小分布和電流方向，技術人員可以很輕松地找出管道的破損點和與外部物體的接觸點，并通過分析電流的衰減和損失情況，實現對防腐層狀況的評估。當確保所有的破損點和外部接觸都已經清除之后，可以對該區域用PCM在選定位置重新進行電流分布測繪。
查看更多
|
 |
|
產品介紹：
鉑馬Permalog®使供水公司能夠快速和高效地找到給水管網內的泄漏點。記錄儀布置在配水系統所在地，對泄漏情況進行持續不斷的監測。這些設備易于在管件上安裝，用強力磁鐵固定，用電池工作長達10年之久。一旦發現可能的泄漏，鉑馬Permalog®設備立即進入報警狀態，并發射出顯示“LEAK”（泄漏）狀況的無線電信號。鉑馬Permalog®技術的有效性，在世界上條件最差的地區，一次次得到了證明。記錄儀都經過浸沒測試，達到IP68標準，即便在被水淹沒的空間內也能夠工作。供水公司能夠自信而有效地對自己的配水系統進行全面監測，從而能夠快速減少泄漏，并將泄漏風險保持在很低的水平。
產品特性：
•靈活的布置選項－永久、半永久或檢查性布置（根據地區要求）；
•對供水總管新出現的破裂做出快速反應，從而提高客戶服務質量；
•自動進行泄漏檢查，從而消除人為錯誤，并找出容易錯過的泄漏點；
•采用完全無創傷的方法，對客戶的供水系統不會產生有害影響；
•記錄儀可以快速布置，反復使用，不會影響周邊環境；
•電池更換成本低，堅固的結構易于以最小的維護量長期保持低泄漏水平。
•標準三年質保期
三種應用模式：
.LiftandShift(提取和更換)—便攜式探測方式；
.Patroller“DriveBy”(駕車巡檢)—使用Patroller(巡檢員)系統，將數據通過無線電發送給移動的巡檢車輛；
.PermaNet—數據通過無線電網絡或短信轉發儀，直接發送到公司計算機。
特點：
電池工作長達10年之久
IP68防護等級
物聯網應用遠程管理
技術參數：
技術規范Permalog+
尺寸（帶天線）取決于市場價格：使用的天線有各種不同尺寸
尺寸（不帶天線）到TNC頂端的高度
提供彎頭123mm；寬50mm
重量700克
電池種類鋰電池/可更換
電池壽命標準壽命5年，取決于工作模式
IP等級IP68
參數允許用戶自行設置
典型應用：
2008年北京奧運會供水安全預警系統
2010年上海世博會世博園區供水樓損檢測物聯網系統
2010年廣州亞運會供水安全預警系統
查看更多
|
 |
|
RD8000PDL
RD8000PDL
產品介紹：
RD8000PDL是英國雷迪公司功能最強大的管線定位儀，具有寬廣的頻率范圍和故障查找功能。RD8000PDL除了具有RD8000PXL所有功能之外，還有更多的探測頻率（包括CATV和陰極保護），另外，還有電流方向（CD）和故障查找（FF）模式。RD8000PDL系列將取代作為行業標準的RD4000PDL地下管線探測儀。RD8000PDL系列產品響應速度更快、準確性高、可靠性更強，具有適應于任何應用的獨特功能，為用戶提供了高性價比的地下管線探測解決方案。RD8000采用最新的數字固件設計，為全球用戶提供了一種可控性極強、可靠性極高的管線儀解決方案。
技術參數：
◆ 電力/無線電
◆ 24種主動頻率–ELF,CPS,440,560,570,577,LF680,760,800,8K,9.8K,33K,65K,83K,131K,200K；CDpairs;220,256,280,285,320,340,380,400
◆ 3種探棒頻率–512,8K,33K
◆ 峰值/谷值模式
◆ 單天線模式
◆ 故障定位;CD和8K
◆ 電流方向(CD)
◆ Centros™中央處理器
◆ Compass羅盤
◆ iLOC(optional)遙控
◆ SurveyCERT™
◆ Trudepth™真深
◆ 動態過載保護
◆ StrikeAlert™穿透報警
◆ 峰值/距離箭頭
◆ 被動規避
◆ 電力模式下深度顯示
◆ eCAL™網上標定
查看更多
|
 |
|
3MDynatel2250M/2250M-iD高級纜線/管道/標識器定位儀
產品信息
•用于探測地下電(光)纜和管道的走向和深度
•發射器可分別或同時發射四種不同頻率的信號，以適于不同探測距離，電纜/光纜和土質等的要求
•接收器提供三種定位模式，能測量電(光)纜的埋深以及其中的相對信號電流強度，并能檢測50或60Hz的電力信號
•能夠發射一個單獨的信號音用于線對和電纜/光纜的識別
•戶外長時間操作設計，輕便防水防震，配備點煙器電源接口
•可探測3M電子標識器（僅2250M-iD）
功能特點
發射機
功能
優勢
四種可供選擇頻率
適用各種不同情況
多種信號接入方式
（直接連接方式，耦合圈方式，感應方式）
便于適應不同接入環境
信號同時發送
便于接受機探測并定位電纜
電纜故障定位信號
準確定位電纜破皮故障點
同時發出路由跟蹤信號和故障定位信號
防止操作人員偏離被測路線
帶電壓檢測功能的歐姆表
可探測遠端接地情況和纜線外皮是否完好
自動輸出匹配
提供最大輸出信號
正常和高功率電平輸出
對長距離電纜提供高電平輸出
危險電壓顯示
警告操作者有危險情況，保證人員安全
接收機
功能
優勢
三種跟蹤模式供選擇，以確定電纜位置
方向峰值：定位快速、直觀，用于一般的路由定位和深度探測
方向空值：具有方向羅盤指示功能，非常直觀地指向管線位置，主要用于長距離管線的快速跟蹤
特殊峰值：定位精度和靈敏度極高，抗干擾能力強，用于深埋管線探測，支持2dB測深法
新型天線設計
提高探測靈敏度和準確度
測量電纜中信號電流
用于目標管線的識別，是管線密集區域區分目標管線的最有效方法
電纜/管道深度測量，提供連續測量、單次測量?jī)煞N模式和2dB法深度驗證
方便用戶根據實際需要選擇測量模式
管線路由探測時，可以同時打開電子標識器探測功能
探測路由和感應標識器兩不誤，讓你更快更準地探明地下管線
四個用戶自定義的輔助頻率
用戶可自行設定探測頻率
兩級背光LCD，高分辨率圖像顯示器，揚聲器音量多級可調
可視可聽的電纜測定，方便用戶在各種場合下進行準確測量
數值顯示故障大小
操作者可區別故障輕重
信號“擴展”功能
增加靈敏度
可與3M所有種類電子標識器配合使用
準確定位電子標識器的位置、埋深和地下管線信息，不受周邊管線干擾
RS232串口的PC接口，并配合專用管理軟件
方便配置儀表、數據上傳和軟件升級
防水、防撞設計
適合各種惡劣環境下使用
電子信息標識器讀寫功能
方便現場讀寫或修改電子信息標識器
配置比較
接收機
2250M
2250M-iD
2273M
2273M-iD
地下管線路由及深度探測
√
√
√
√
方向峰值、方向反峰值、特殊峰值定位模式
√
√
√
√
信號電流測量
√
√
√
√
擴展探測模式
√
√
√
√
預置輔助頻率
√
√
√
√
用戶自定義頻率
√
√
√
√
深度測量
√
√
√
√
管道有源探頭(ADP)測量
√
√
√
√
電纜/線對辨識
√
√
√
√
預置輔助頻率
√
√
√
√
用戶自定義頻率
√
√
√
√
信號音探測
√
√
√
√
外皮破損/屏蔽接地故障定位
√
√
數字故障強度指示器
√
√
電子標識器定位
探測所有頻率的電子標識器
√
√
電子標識器信息管理軟件
√
√
電子標識器讀寫功能
√
√
雙電子標識器頻率同時搜索
√
√
電子標識器深度測量
√
√
管線路由探測時的電子標識器感應功能
√
√
其他
兩級背光高分辨率LCD
√
√
√
√
系統自檢功能
√
√
√
√
采用RS232串口的PC接口
√
√
√
√
用戶配置接口
√
√
√
√
GPS數據接口
√
√
√
√
藍牙數據傳輸接口擴展
√
√
發射機
同時發送所有頻率信號
√
√
√
√
內置數字歐姆表
√
√
√
√
危險電壓指示及告警
√
√
√
√
三種信號接入方式（直連、耦合、感應）
√
√
√
√
自動輸出匹配
√
√
√
√
高/正常輸出水平
√
√
√
√
電纜外皮故障信號
√
√
同時發射故障定位和路由跟蹤信號
√
√
查看更多
|
 |
|
RD8000PXL
產品介紹：
RD8000PXL是行業標準的高性能管線定位儀，標準配置包括一系列主動、被動和探棒頻率，以及很多其他獨特的功能。RD8000PXL系列將取代作為行業標準的RD4000PXL地下管線探測儀。RD8000PXL產品響應速度更快、準確性高、可靠性更強，具有適應于任何應用的獨特功能，為用戶提供了高性價比的地下管線探測解決方案。RD8000采用最新的數字固件設計，為全球用戶提供了一種可控性極強、可靠性極高的管線儀解決方案。
技術參數：
◆ 電力/無線電
◆ 7種主動頻率–LF,8K,33K,65K,83K,131K,200K.
◆ 3種探棒頻率–512,8K,33K
◆ 峰值/谷值模式
◆ 單天線模式
◆ Centros™中央處理器
◆ Compass羅盤
◆ iLOC(optional)遙控
◆ SurveyCERT™
◆ TruDepth™真深
◆ 動態過載保護
◆ StrikeAlert™穿透報警
◆ 峰值/距離箭頭
◆ 被動規避
◆ eCAL™網上標定
查看更多
|
 |
|
Lmic是一款易于使用、低成本的電子偵聽棒，與地面聽筒組合，非常適合一般性泄漏聲探測作業，還可以安裝三角架（用作地面聽筒），或探桿（用于管件或柔軟地面內的聲音探測）?？刂破鳛槭殖质?，采用“板機”式操作，并配備音量/靈敏度控制滾輪。LED指示工作和電池狀態。這款輕型而經濟的設備，可以通過聽音的方式，從地面上確定地下泄漏的位置，對管件進行聲音探測，或穿透柔軟地面進行泄漏點偵聽，并進行傳統的聲波檢查。
新型的Lmic“i“通過在桿和握柄之間增加丙酮層來提供額外的電子隔離，也為聽音桿增加絕緣層來提供額外的保護。Lmic配備手持控制器、聽筒及電纜和三角架、2個探桿、交流電源適配器、頭戴式耳機、手提袋和使用手冊。Lmic”i”除了提供上述設備，另外還有丙酮隔離塊和兩個探桿的絕緣層。
警告：Lmic只用于水管。HWM不能保證對電子震動的完全保護。盡管Lmic”i”提供的額外的保護，操作員也必須在操作過程中注意安全。電子泄漏聽音系統
主要優勢
■輕型手持設備；
■低成本；
■優異的聲波性能－類似于使用寬
帶濾波器的Gmic；
■簡單的“板機”式操作；
■多功用－地面聽筒和手持探桿配
置；
■軍用接頭；
■充電電池，每次充電后可長期工作。
■額外的電子震動保護（僅限Lmic“i”）
圖中為帶有附加保護的Lmic”I”。
設計用戶友好清晰的聲音
便攜
查看更多
|
 |
|
主要優勢
■成本非常低
■應用簡單
■很好的便攜性
■堅固耐磨的設計
材料：
鍍鉻軟鋼
長度：
兩段或三段（用戶可選），連接在一起時長度為1米或1.5米
聽筒部分：
在共鳴腔內機械式放大信號
查看更多
|
 |
|
Xmic
地面聽漏系統
Xmic是一款先進而易于使用的地面聽筒系統。最新的聲波和放大技術確保優異的音質，同時還有一系列技術特點幫助進行有效而準確的現場泄漏定位。
多功能顯示屏
Xmic配備一個大型背光多功能顯示屏：
■“模擬”式移動儀表可以快速顯示音量走勢
■數字音量顯示，提供精確指示
■濾波器選擇范圍（如下）
■電池電量
最低音量摹擬估測(MLP)
確定潛在泄漏區域后，MLP協助操作人員對泄漏點位置進行精確定位：
■只需按動按鈕，MLP即開始復查過去3秒內的讀數，并記憶最低音量。
■這一最低音量代表持續的背景（泄漏）音響。
■隨著傳感器的移動，可以進行一系列讀數。
■對這些讀數進行數字和圖形顯示，以清楚地精確定位泄漏位置。
自動和手動濾波
■設備打開時，檢查工作開始，操作人員可以選擇金屬或塑料濾波器；Xmic根據管材自動設置相應的濾波器。
■為進一步抑制背景噪音，對泄漏點進行定位，可以進行手動濾波，使濾波器通帶處于濾波器范圍內的任何位置。
■選擇的通帶以圖形方式顯示。
產品特性
■高質量聲音；
■自動手動濾波；
■大型多功能顯示屏；
■MLP–最低音量摹擬估測；
■易于使用；
■經久耐用的充電電池。
查看更多
|
|
|
